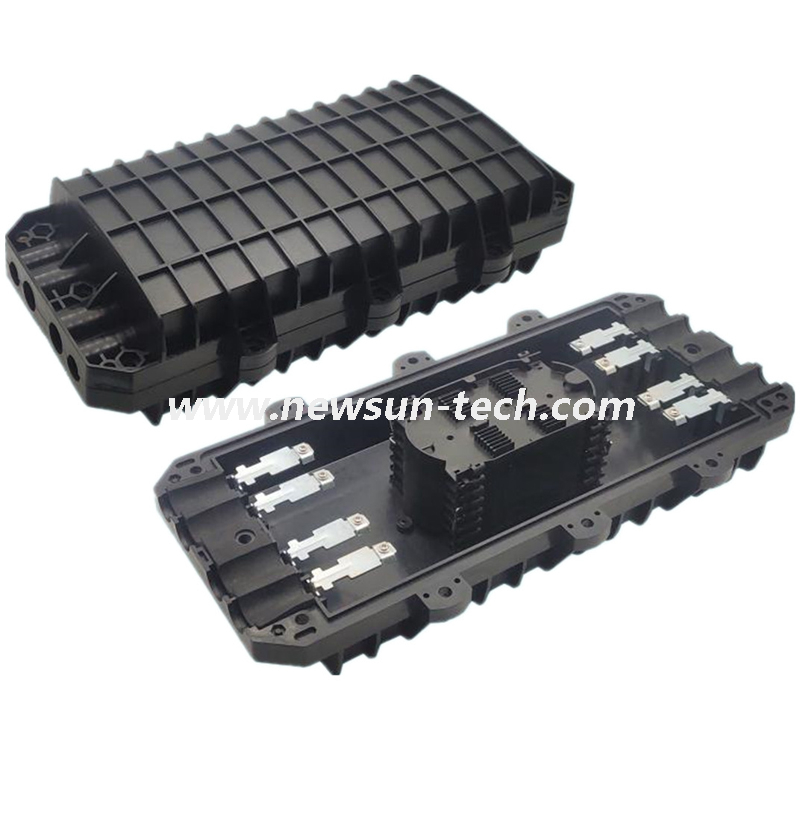

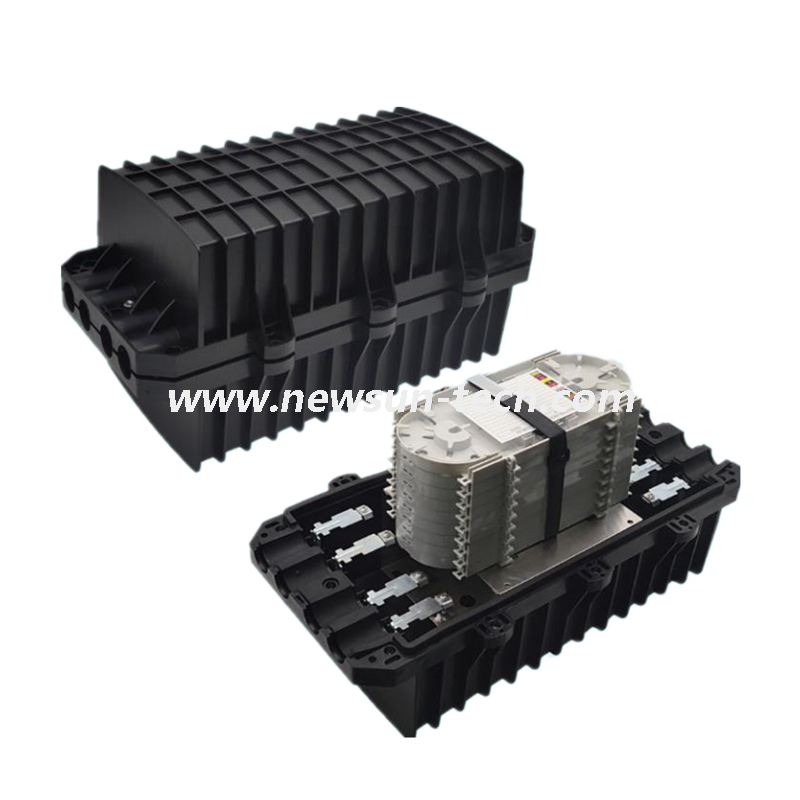

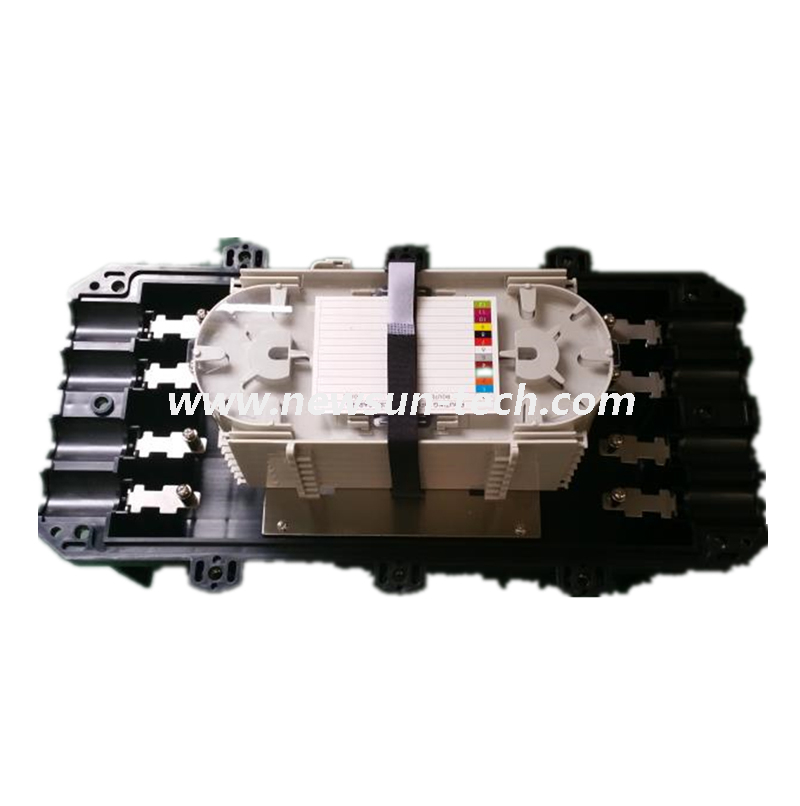

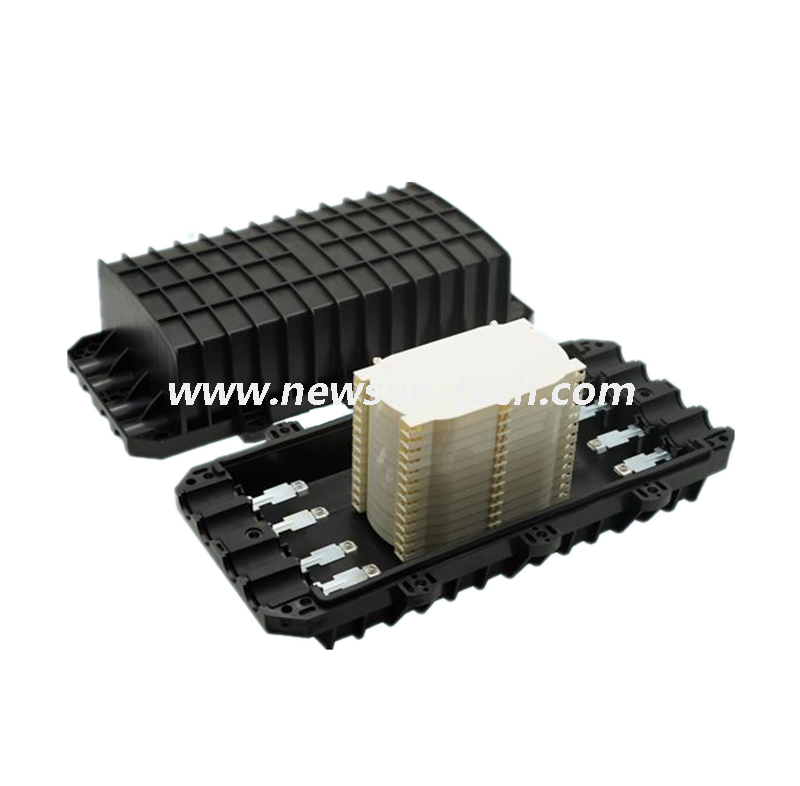

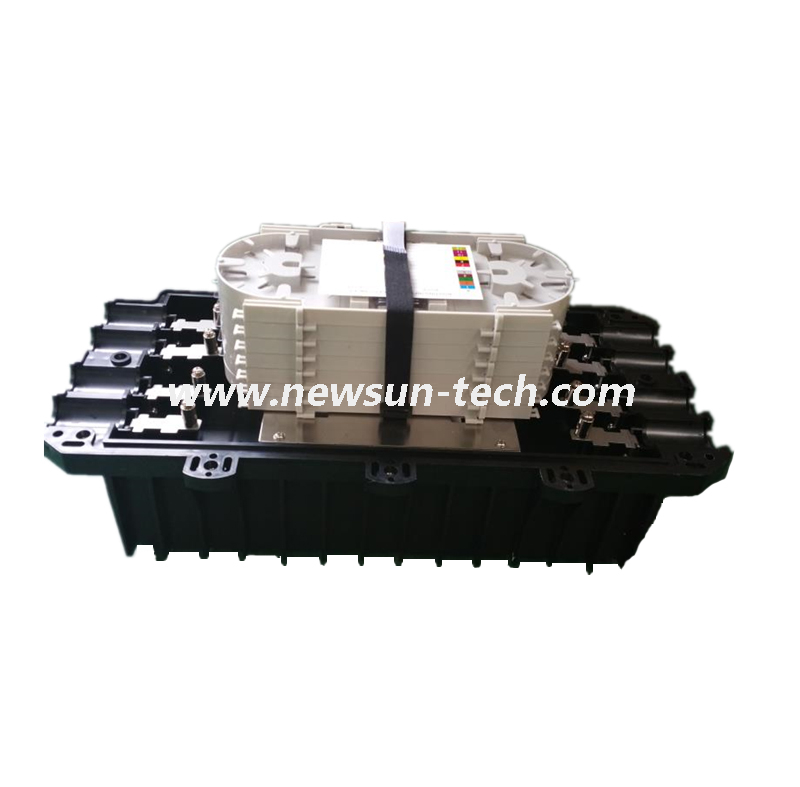

NS-7C (04)Cierre de empalme de fibra óptica

El producto se puede aplicar en la línea recta y en la línea de sucursal (una en dos, una en tres) conexiones de cables ópticos dentro del diámetro de 22 mm (φ), todos los tipos y estructuras, cuando se colocan en la cabeza, en la tubería, bajo tierra o en el pozo. Mientras tanto, también se aplica a la conexión de los cables de telefonía de la ciudad de plástico.

Características estructurales:

* Todos los índices de propiedad están de acuerdo con la norma nacional YD / T814-1996.

* El cuerpo del caso está hecho de plásticos de ingeniería de alta intensidad importados (ABS) y formaron la forma con plásticos de moldes a alta presión. Está en la forma del medio rectángulo, con las ventajas de menos peso, alta intensidad mecánica, resistencia a la corrosiva, anti-truenos y larga vida útil.

* El cuerpo está sellado con caucho de silicio, la entrada del cable utiliza el bloque de silicona, un sellado confiable, fácil de abrir y mantener.

* 4 en 4 fuera, capacidad máxima de 192cores (fibras individuales)

* El bucle de cable opcional (φ7, φ14, φ20) permite al usuario elegir diferentes diámetros externos de acuerdo con las condiciones reales, aumenta la confiabilidad de la entrada del cable sellada.

* La bandeja de fundición de fibra superpuesta y la unidad de aislamiento separado de la Tierra hacen la disposición de los núcleos, expandiendo la capacidad y el cable-terren flexible, conveniente y seguro.

* El componente de metal exterior y la unidad de fijación están hechos de acero inoxidable, por lo que se pueden usar repetidamente en diferentes entornos.

Especificaciones técnicas principales

* Tamaño externo: (longitud × ancha × altura): 465 × 230 × 125 mm y 465 × 250 × 180 mm (144 núcleos / 192 núcleos)

* Peso: 2.8kg y 3.3kg (144 núcleos / 192 núcleos)

* Radio de enrollamiento de fibra óptica: ≥40mm

* Pérdida adicional de la bandeja de fibra: ≤0.01db

* Longitud de la fibra izquierda en bandeja: ≥1.6m

* Capacidad de fibra (single): 192 núcleos.

* Temperatura de trabajo: - 40 ℃ ~ + 70 ℃

* Resistencia a la presión lateral: ≥2000n / 10cm

* Resistencia a los golpes: ≥20n.m

Operaciones

* Elija el bucle del cable con un diámetro exterior adecuado y déjelo pasar por el cable óptico. Peel el cable, quítese la carcasa exterior e interior, así como el tubo de contrato suelto, y lávese la grasa de llenado, dejando 1.1 ~ 1.6mfiber y un núcleo de acero de 30 ~ 50 mm.

* Fije la tarjeta de presión del cable y el cable, junto con el núcleo de acero de refuerzo del cable. Si el diámetro del cable es menor que el diámetro del bucle del cable, primero se enlice el punto de fijación del cable con una cinta adhesiva hasta que el diámetro sea suficiente, luego solucione.

* Coloque la fibra en la bandeja de fusión y conexión, fije el tubo del contrato de calor y el tubo de fusión por calor a una de las fibras de conexión. Después de fusionar y conectar la fibra, mover el tubo del contrato de calor y el tubo de fusión por calor y fije la palanca de núcleo de refuerzo de acero inoxidable (o cuarzo), asegúrese de que el punto de conexión esté en el centro del tubo de la carcasa. Caliente la tubería para hacer los dos en uno. Coloque la articulación protegida en la bandeja de colocación de fibra. (Una bandeja puede colocar 24cores)

* Coloque la fibra izquierda en la bandeja de fusión y conexión uniformemente, y fije la fibra de bobinado con los lazos de nylon. Utilice las bandejas desde abajo hacia arriba. Después de que toda la fibra se haya conectado, cubra la capa superior y solucione.

* Coloquelo y use el cable de tierra de acuerdo con el plan del proyecto.

* Sellado del retenedor del cable cerca de la entrada del cierre de empalme y la junta de los anillos de cable con cinta de sellado. Y cierre las entradas no utilizadas con tapones, con las partes cóncavas expuestas del enchufe sellado con cintas. Luego, coloque los viajes de sellado en la ranura de sellado en los lados de la cáscara y grasa la parte cóncava de la entrada del cuerpo entre las dos partes de la cáscara. Luego, cierre las dos partes de la cáscara y apriételo con pernos de acero inoxidable. Los tornillos deben atornillarse con fuerza con fuerza equilibrada.

De acuerdo con el requisito de colocación, coloque y fije la herramienta colgante.

Elija el bucle del cable con el diámetro exterior adecuado y déjelo pasar por el cable óptico. Peel el cable, quítese la carcasa exterior e interior, así como el tubo de contrato suelto, y lávese la grasa de llenado, dejando 1.1 ~ 1.6mfiber y un núcleo de acero de 30 ~ 50 mm.

* Fije la tarjeta de presión del cable y el cable, junto con el núcleo de acero de refuerzo del cable. Si el diámetro del cable es menor que el diámetro del bucle del cable, primero se enlice el punto de fijación del cable con una cinta adhesiva hasta que el diámetro sea suficiente, luego solucione.

* Coloque la fibra en la bandeja de fusión y conexión, fije el tubo del contrato de calor y el tubo de fusión por calor a una de las fibras de conexión. Después de fusionar y conectar la fibra, mover el tubo del contrato de calor y el tubo de fusión por calor y fije la palanca de núcleo de refuerzo de acero inoxidable (o cuarzo), asegúrese de que el punto de conexión esté en el centro del tubo de la carcasa. Caliente la tubería para hacer los dos en uno. Coloque la articulación protegida en la bandeja de colocación de fibra. (Una bandeja puede colocar 24cores)

* Coloque la fibra izquierda en la bandeja de fusión y conexión uniformemente, y fije la fibra de bobinado con los lazos de nylon. Utilice las bandejas desde abajo hacia arriba. Después de que toda la fibra se haya conectado, cubra la capa superior y solucione.

* Coloquelo y use el cable de tierra de acuerdo con el plan del proyecto.

* Sellado del retenedor del cable cerca de la entrada del cierre de empalme y la junta de los anillos de cable con cinta de sellado. Y cierre las entradas no utilizadas con tapones, con las partes cóncavas expuestas del enchufe sellado con cintas. Luego, coloque los viajes de sellado en la ranura de sellado en los lados de la cáscara y grasa la parte cóncava de la entrada del cuerpo entre las dos partes de la cáscara. Luego, cierre las dos partes de la cáscara y apriételo con pernos de acero inoxidable. Los tornillos deben atornillarse con fuerza con fuerza equilibrada.

De acuerdo con el requisito de colocación, coloque y fije la herramienta colgante.

lista de empaque

ARTICULO	PARTES PRINCIPALES		96cores-1	48cores	96cores-2	144cores	192cores
1	Cuerpo		1 PC	1 PC	1 PC	1 PC	1 PC
2	24cores Paquete de fibra derretida		4 piezas	2pcs	4 piezas	6 PCS	8 PCS
3	12cores de fibra derretida	Carcasa de la tubería de fusión, etc.	8pcs	4 piezas	8pcs	12 unidades	16 pcs
4	Accesorios de acero inoxidable.	M5 × 20 tornillos y tuerca	2 piezas	2 piezas	2 piezas	2 piezas	2 piezas
		Hitcher	2 piezas	2 piezas	2 piezas	2 piezas	2 piezas
		M8 × 25 tornillo de acero inoxidable	12pcs	12pcs	12pcs	12 unidades	12 unidades
		6mm dentro de la llave de hexágono	1 PC	1 PC	1 PC	1 PC	1 PC
		Pinza de manguera φ13 ~ 19	8pcs	8pcs	8pcs	4 piezas	4 piezas
		Abrazadera de manguera φ16 ~ 25				4 piezas	4 piezas
5	Embalaje de plástico	Φ7 bucle de cable	16pcs
		Φ14 bucle de cable	4 piezas	8pcs	8pcs	4 piezas	2 piezas
		Φ17 Bucle de cable				4 piezas	2 piezas
		Φ20 bucle de cable	4 piezas	4 piezas	4 piezas
		Φ22 Bucle de cable					4 piezas
		Φ26 Bucle de cable				4 piezas	4 piezas
		Φ20xφ14 Cable Loop	4 piezas	8pcs	8pcs
		Φ20x4-φ7 bucle de cable	4 piezas
		Φ26xφ14 Cable Loop				4 piezas	2 piezas
		Φ26xφ17 Bucle de cable				4 piezas	2 piezas
		Φ26xφ22 Bucle de cable					4 piezas
6	cinta adhesiva		1Coil	1COIL	1COIL	1COIL	1COIL
7	unidad de tira sellada		1 Conjunto	1 Conjunto	1 Conjunto	1 Conjunto
8	Lubricante de silicio		1bottle	1bottle	1bottle	1bottle	1bottle
9	Corbata		2pcs	2pcs	2pcs	2pcs	2pcs
10	Manual		1 PC	1 PC	2pcs	2pcs	2pcs
11	tubo de bobinado		0.4m	0.2m	0.4m	0.6m	0.8m

Los recintos de empalme de fibra óptica se utilizan para proteger el cable óptico de fibra óptica y los empalmes de fibra óptica del entorno, y están disponibles para montaje en interiores y exteriores.

Los recintos de fibra óptica al aire libre suelen ser resistentes a la intemperie con sellos herméticos.

En un recinto típico de empalme montado en la pared, el cable de fibra óptica es compatible con los vínculos con los cables, y el miembro de la fuerza de cable se sujeta firmemente al soporte del gabinete. Los miembros de fuerza metálicos deben ser conectados a tierra firmemente.

La chaqueta de cable (vaina) se detiene en los vínculos con los cables del gabinete. Los tubos de fibra óptica, las fibras tamponadas cerradas individuales o las coletas son soportadas por los soportes de tubo y continúan con las bandejas de empalme.

Las fibras ópticas individuales nunca deben estar expuestas fuera de una bandeja de empalme. Los empalmes de fusión o los empalmes de cables de fibra óptica mecánicos están contenidos en las bandejas de empalme.

Características:

 Large Número de nácares de entrada de cables para cables entrantes y salientes;

Puerta principal bloqueable para evitar la apertura accidental del compartimiento de empalme;

able para sostener hasta seis casetes cargados MTP;

El kit de accesorios estándar para la entrada de cable y la gestión de la fibra incluidos;

Aplicaciones:

IDEAL para el empalme de fusión

 Aplicaciones de alta densidad de fibra

Cables dañados por el recuerdo

Sitable para la terminación directa

Terminaciones de cable de reparto dentro de la construcción
