NS-M7RS 7 Port Dome Outdoor 144/288 Core Fiber Empalme de fibra óptica Cierre de cierre en forma con PLC

Cierre de empalme de fibra óptica de cúpula

NS-M7RS-B Tipo de serie de cierres de cúpulas, utilizada para la conexión directa durante el proceso de transmisión de fibra óptica, y proporciona protección de la conexión conjunta, con 6 orificios pequeños de cable redondos y 1 orificio de cable grande; sellado térmico con carcasa termorable; puede ser utilizado para Instalaciones de sobrecarga, polo, pared y enterradas. Con un buen rendimiento de sellado, la instalación simple y el amplio rango de aplicaciones son la mejor opción para la conexión de fibra óptica.

Características:

* Todos los indicadores funcionales están en línea con el estándar nacional YD 814.1-2004 para la caja de distribución.

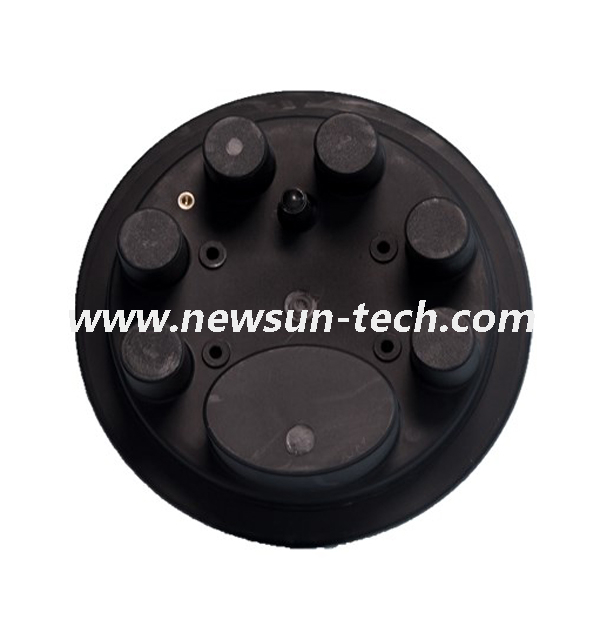

* Puertos de cable de cuatro pulgadas y cuatro. Hay 1 agujeros circulares grandes y 6 pequeños, que pueden ingresar y salir de los cables ópticos φ7 ~ φ22.

* El cuerpo de la caja exterior está hecha de plásticos de ingeniería de alta resistencia, tiene características de peso ligero, alta resistencia mecánica, anti envejecimiento, resistencia a la corrosión fuerte, resistencia a los rayos y larga vida útil.

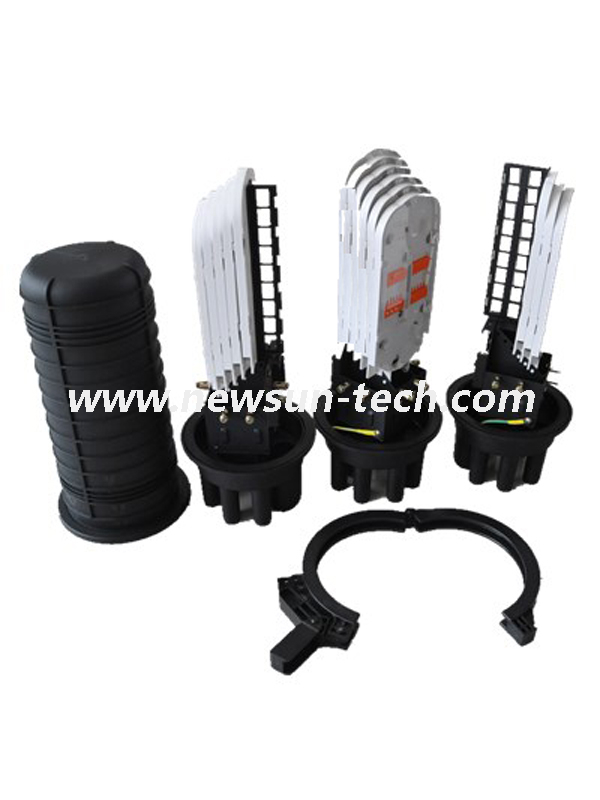

* Bandeja de empalme de estructura apilada y dispositivo de conexión a tierra de aislamiento independiente: la configuración del núcleo de fibra óptica, la expansión y la conexión a tierra del cable flexibles, convenientes y seguras.

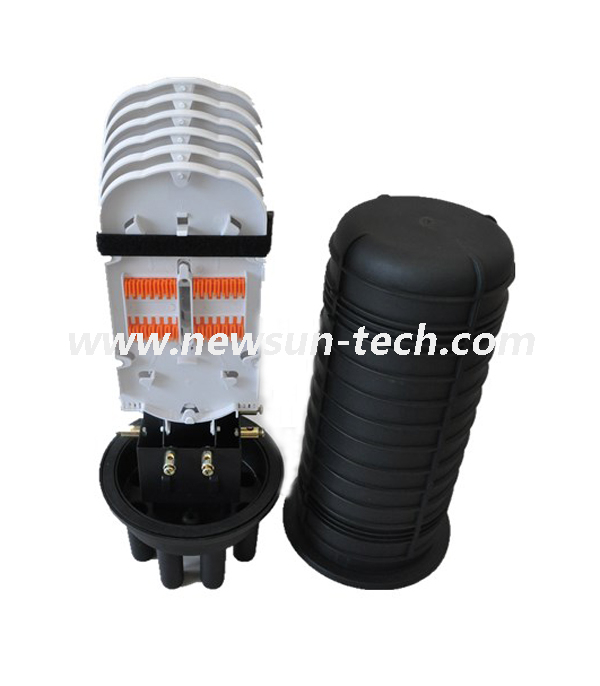

* La bandeja de empalme está equipada con tragamonedas de empalme y un soporte de divisor PLC, que se puede configurar en cualquier momento de acuerdo con las necesidades de conexión directa o divergente.

Índice técnico

Radio de fibra de curvatura: ≥40mm

Disco óptico Pérdida adicional: ≤ 0.01dB

Rango de temperatura: -40 ° C ~ + 70 ° C

Presión anti lateral: ≥2000n / 10 cm

Resistencia a los golpes: ≥20n.m

Nivel de protección: IP65

Los recintos de empalme de fibra óptica se utilizan para proteger el cable óptico de fibra óptica y los empalmes de fibra óptica del entorno, y están disponibles para montaje en interiores y exteriores.

Los recintos de fibra óptica al aire libre suelen ser resistentes a la intemperie con sellos herméticos.

En un recinto típico de empalme montado en la pared, el cable de fibra óptica es compatible con los vínculos con los cables, y el miembro de la fuerza de cable se sujeta firmemente al soporte del gabinete. Los miembros de fuerza metálicos deben ser conectados a tierra firmemente.

La chaqueta de cable (vaina) se detiene en los vínculos con los cables del gabinete. Los tubos de fibra óptica, las fibras tamponadas cerradas individuales o las coletas son soportadas por los soportes de tubo y continúan con las bandejas de empalme.

Las fibras ópticas individuales nunca deben estar expuestas fuera de una bandeja de empalme. Los empalmes de fusión o los empalmes de cables de fibra óptica mecánicos están contenidos en las bandejas de empalme.

Características:

 Large Número de nácares de entrada de cables para cables entrantes y salientes;

Puerta principal bloqueable para evitar la apertura accidental del compartimiento de empalme;

able para sostener hasta seis casetes cargados MTP;

El kit de accesorios estándar para la entrada de cable y la gestión de la fibra incluidos;

Aplicaciones:

IDEAL para el empalme de fusión

 Aplicaciones de alta densidad de fibra

Cables dañados por el recuerdo

Sitable para la terminación directa

Terminaciones de cable de reparto dentro de la construcción
