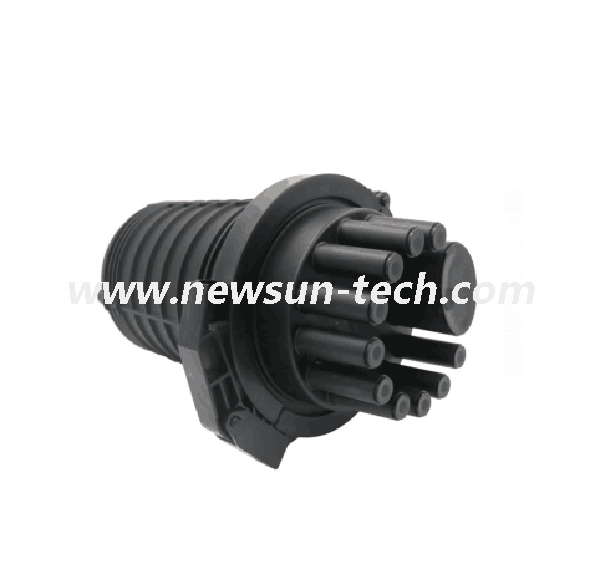

NS-M11RS 11 Puerto 144Core Cúpula de cierre de junta de fibra óptica en forma con PLC

Cierre de terminal de fibra de domo (máx. 288 núcleos)

Serie NS-M11RS-B de cierre de domo, utilizada para la conexión directa durante el proceso de transmisión de fibra óptica, y proporciona protección para la conexión de la unión, con 10 orificios de cable redondos pequeños y 1 orificio de cable grande; sellado térmico con carcasa termocontraíble; Se puede utilizar para instalaciones aéreas, de poste, de pared y enterradas. Con un buen rendimiento de sellado, la instalación simple y el amplio rango de aplicación son la mejor opción para la conexión de fibra óptica.

caracteristicas:

* Todos los indicadores funcionales están en línea con el estándar nacional YD 814.1-2004 para la caja de distribución.

* Puertos de cable de seis entradas y seis salidas; Hay 1 orificios circulares grandes y 10 pequeños, que pueden entrar y salir de los cables ópticos Φ7 ~ Φ22.

* El cuerpo de la caja exterior está hecho de plásticos de ingeniería de alta resistencia, tiene características de peso ligero, alta resistencia mecánica, antienvejecimiento, fuerte resistencia a la corrosión, resistencia al rayo y larga vida útil.

* La bandeja de empalme de estructura apilada y el dispositivo de conexión a tierra de aislamiento independiente hacen que la configuración del núcleo de fibra óptica, la expansión y la conexión a tierra del cable sean flexibles, convenientes y seguras.

* La bandeja de empalme está equipada con ranuras de empalme y un soporte divisor PLC, que puede configurarse en cualquier momento de acuerdo con las necesidades de conexión directa o divergente.

Índice técnico

Radio de curvatura de la fibra: ≥40 mm

Pérdida adicional del disco óptico: ≤ 0.01dB

Rango de temperatura: -40 ° C ~ + 70 ° C

Presión anti lateral: ≥2000N / 10 cm

Resistencia a los golpes: ≥20N.m

Nivel de protección: IP65

Cierre de junta de fibra óptica con divisor de fibra

Serie NS-M11RS-AS de cierre de domo, utilizada para la conexión directa durante el proceso de transmisión de fibra óptica, y proporciona protección para la conexión de la unión, con 10 orificios de cable redondos pequeños y 1 orificio de cable grande; puede caber con 1pc 1 * 32 PLC o 2pcs 1 * 16 PLC; termosellado con carcasa termocontraíble; Se puede utilizar para instalaciones aéreas, de poste, de pared y enterradas. Con un buen rendimiento de sellado, la instalación simple y el amplio rango de aplicación son la mejor opción para la conexión de fibra óptica.

Las cajas de empalme de fibra óptica se utilizan para proteger el cable pelado de fibra óptica y los empalmes de fibra óptica del medio ambiente, y están disponibles para montaje en interiores y exteriores.

Las carcasas de fibra óptica para exteriores suelen ser resistentes a la intemperie con sellos herméticos.

En un típico gabinete de empalme montado en la pared, el cable de fibra óptica está soportado por bridas, y el miembro de resistencia del cable está firmemente sujeto al soporte del gabinete. Los miembros metálicos resistentes deben estar conectados a tierra de forma segura.

La cubierta del cable (funda) se detiene en los amarres de cable de la caja de empalme. Los soportes de los tubos sostienen los tubos de fibra óptica, las fibras individuales amortiguadas apretadas o las trenzas y continúan hasta las bandejas de empalme.

Las fibras ópticas individuales nunca deben exponerse fuera de una bandeja de empalme. Los empalmes de fusión o los empalmes mecánicos de cable de fibra óptica están contenidos en las bandejas de empalme.

caracteristicas:

 Gran número de orificios de entrada de cable para cables entrantes y salientes;

Main Puerta principal con cerradura con llave para evitar la apertura accidental del compartimento de empalme;

 Capaz de almacenar hasta seis casetes cargados con MTP;

Kit de accesorios estándar para entrada de cable y gestión de fibra incluido;

Aplicaciones:

Ideal para empalmes de fusión

Aplicaciones de alta densidad de fibra

Reparación de cables dañados

Adecuado para terminación directa

Terminaciones de cable remotas dentro del edificio
