NSC-96MX
NEWSUN TECH

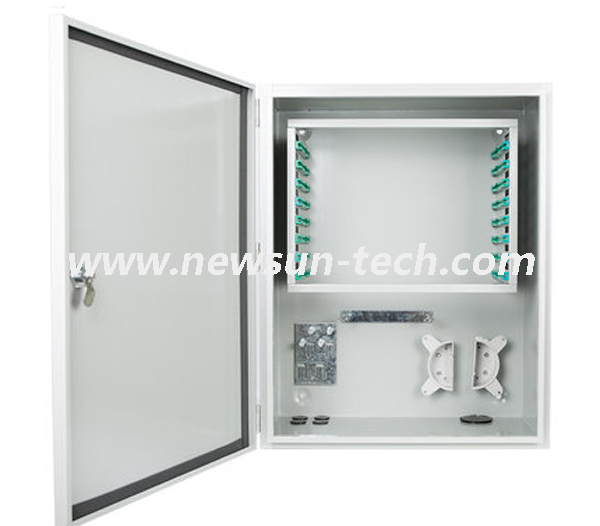

96 núcleos de gabinete al aire libre
Gabinete de fibra óptica Max Hasta 12/24/48 Bandejas, 12 puertos Una bandeja, Puertos totales 144/288/576 Puertos, FC o SC Adaptador Se pueden instalar. Con Pigtails y Adaptadores contienen un ODF, adaptadores y coletas. Las piezas se envían por separado, el instalador monta las coletas y los adaptadores en el ODF en el sitio. Las cajas se pueden suministrar para contener de 12 a 192 fibras. Todos los OFS se retiran y diseñan para montar en 19 \"bastidores. Están equipados con sopladores y guías para fibras.
Material: | Hoja laminada en frío |

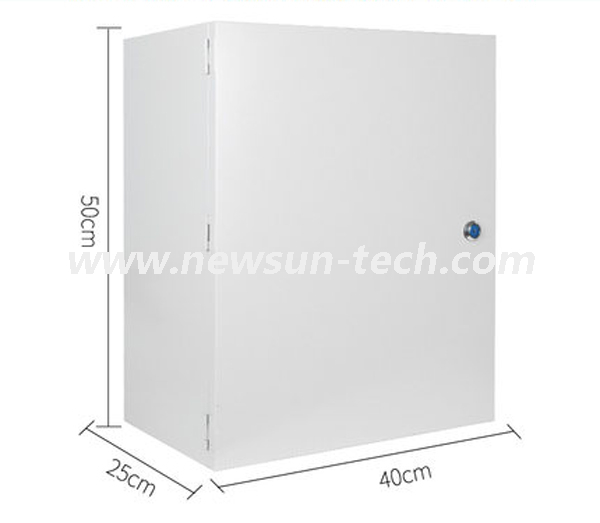

Tamaño | 50 * 40 * 25cm |
Nivel de protección | IP65 |
Ajuste adaptador | ST, FC, SC, etc. |
Capacidad de carga estática: | La cubierta> = 980N, la superficie lateral> = 980n, la bisagra de la puerta> = 200n |
Resistencia aislante | > = 2104M / 500V (DC) |
Resistencia a la resistencia de voltaje | > = 3000V (DC), 1 min sin pinchazo, sin arco. |
Temperatura ambiental | -40 ℃ ~ + 60 ℃ |
Humedad relativa | <= 95% (+ 40c) |
Presión de la atmósfera | 70kpa ~ 106kpa |
Longitud de onda de funcionamiento | 1260 ~ 1650nm |
ConectorLoss (Incluye repetibilidad e intercambiabilidad) | <= 0.50db |
Pérdida de inserción | <= 0.20db |
Pérdida de devolución | PC> = 45.0dB, UPC> = 50.0db, APC> = 60.0DB |
96 núcleos de gabinete al aire libre
Gabinete de fibra óptica Max Hasta 12/24/48 Bandejas, 12 puertos Una bandeja, Puertos totales 144/288/576 Puertos, FC o SC Adaptador Se pueden instalar. Con Pigtails y Adaptadores contienen un ODF, adaptadores y coletas. Las piezas se envían por separado, el instalador monta las coletas y los adaptadores en el ODF en el sitio. Las cajas se pueden suministrar para contener de 12 a 192 fibras. Todos los OFS se retiran y diseñan para montar en 19 \"bastidores. Están equipados con sopladores y guías para fibras.
Material: | Hoja laminada en frío |
Tamaño | 50 * 40 * 25cm |
Nivel de protección | IP65 |
Ajuste adaptador | ST, FC, SC, etc. |
Capacidad de carga estática: | La cubierta> = 980N, la superficie lateral> = 980n, la bisagra de la puerta> = 200n |
Resistencia aislante | > = 2104M / 500V (DC) |
Resistencia a la resistencia de voltaje | > = 3000V (DC), 1 min sin pinchazo, sin arco. |
Temperatura ambiental | -40 ℃ ~ + 60 ℃ |
Humedad relativa | <= 95% (+ 40c) |
Presión de la atmósfera | 70kpa ~ 106kpa |
Longitud de onda de funcionamiento | 1260 ~ 1650nm |
ConectorLoss (Incluye repetibilidad e intercambiabilidad) | <= 0.50db |
Pérdida de inserción | <= 0.20db |
Pérdida de devolución | PC> = 45.0dB, UPC> = 50.0db, APC> = 60.0DB |
Gabinete al aire libre 96
Gabinete al aire libre 96

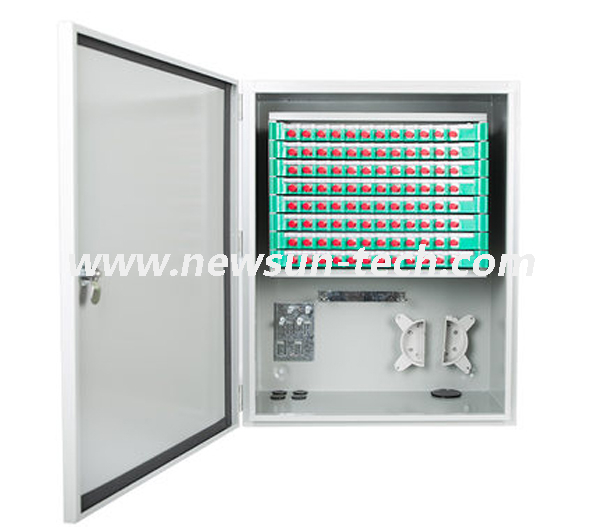

Gabinete de distribución ODF de fibra óptica
Función de fijación y protección del cable.
1). La parte metálica del cable óptico está aislada del marco;
2) La manguera de protección contra fibra desnuda es resistente a la extrusión y el envejecimiento;
3). La fijación del cable óptico colocado en la etapa posterior no afectará la seguridad del cable óptico establecido en la etapa anterior;
4) La funda de metal fija y el núcleo de refuerzo del cable óptico se pueden conectar al dispositivo de conexión a tierra protector de alto voltaje;
5). conducir y fijar el cable óptico en el marco para proteger el cable óptico y el núcleo despojado de daños;
6). La introducción del cable óptico, la fijación y el dispositivo de protección pueden fijar firmemente y fijar de manera confiable el cable óptico sin flexiencia y torsión libre.
Función de regulación de la fibra
A través del enchufe del conector de fibra óptica, puede enviar de forma rápida y conveniente el núcleo de fibra en el cable óptico y cambiar la ruta del sistema de transmisión óptica.
3. Función de terminación de fibra
Tiene un dispositivo de terminación de fibra óptica para facilitar la operación de conexión, la construcción, la instalación y el mantenimiento del cable óptico, el núcleo y la coleta. Puede arreglar y proteger la posición de la junta directamente sin desplazamiento, evite la influencia de la fuerza externa y asegúrese de que el núcleo de la herida no esté dañado.
4. Función de almacenamiento óptico
Habrá suficiente espacio en el bastidor y la unidad para almacenar la fibra óptica restante. La estructura será fácil de mantener y ajustar el salto en el corte, y fácil de eliminar el salto abandonado.
5. Mark Función de grabación
El marco y la unidad deberán estar equipados con un dispositivo completo de identificación y grabación, que puede identificar fácilmente el número de serie de secuencia de la ruta de la fibra de fibra o de la transmisión, y el dispositivo de grabación será fácil de modificar y reemplazar. La puerta del marco se pega con un diagrama de fibra de color transparente, y el marco está equipado con una caja de marcado. Se puede colocar una tarjeta de marcado en blanco en la caja para facilitar el personal de mantenimiento para registrar información.
Gabinete de distribución ODF de fibra óptica
Función de fijación y protección del cable.
1). La parte metálica del cable óptico está aislada del marco;
2) La manguera de protección contra fibra desnuda es resistente a la extrusión y el envejecimiento;
3). La fijación del cable óptico colocado en la etapa posterior no afectará la seguridad del cable óptico establecido en la etapa anterior;
4) La funda de metal fija y el núcleo de refuerzo del cable óptico se pueden conectar al dispositivo de conexión a tierra protector de alto voltaje;
5). conducir y fijar el cable óptico en el marco para proteger el cable óptico y el núcleo despojado de daños;
6). La introducción del cable óptico, la fijación y el dispositivo de protección pueden fijar firmemente y fijar de manera confiable el cable óptico sin flexiencia y torsión libre.
Función de regulación de la fibra
A través del enchufe del conector de fibra óptica, puede enviar de forma rápida y conveniente el núcleo de fibra en el cable óptico y cambiar la ruta del sistema de transmisión óptica.
3. Función de terminación de fibra
Tiene un dispositivo de terminación de fibra óptica para facilitar la operación de conexión, la construcción, la instalación y el mantenimiento del cable óptico, el núcleo y la coleta. Puede arreglar y proteger la posición de la junta directamente sin desplazamiento, evite la influencia de la fuerza externa y asegúrese de que el núcleo de la herida no esté dañado.
4. Función de almacenamiento óptico
Habrá suficiente espacio en el bastidor y la unidad para almacenar la fibra óptica restante. La estructura será fácil de mantener y ajustar el salto en el corte, y fácil de eliminar el salto abandonado.
5. Mark Función de grabación
El marco y la unidad deberán estar equipados con un dispositivo completo de identificación y grabación, que puede identificar fácilmente el número de serie de secuencia de la ruta de la fibra de fibra o de la transmisión, y el dispositivo de grabación será fácil de modificar y reemplazar. La puerta del marco se pega con un diagrama de fibra de color transparente, y el marco está equipado con una caja de marcado. Se puede colocar una tarjeta de marcado en blanco en la caja para facilitar el personal de mantenimiento para registrar información.
densidad de alta terminación para el uso máximo del espacio;
Protección completa de la fibra para la integridad de la señal;
Fácil acceso a cables y cables de conexión para movimientos más rápidos, agregue y cambios;
la capacidad de apoyar las tecnologías emergentes;
admite varios métodos de terminación para costos reducidos;
escalabilidad del sistema para apoyar la tecnología emergente;
Fácil servicio: los ODF pre-cableados permiten movimientos rápidos, agregados y cambios;
Mayor disponibilidad: el cableado se puede agregar o cambiar sin interrumpir los sistemas de ejecución;
Flexibilidad óptima: el equipo se puede conectar independientemente de su ubicación;
densidad de alta terminación para el uso máximo del espacio;
Protección completa de la fibra para la integridad de la señal;
Fácil acceso a cables y cables de conexión para movimientos más rápidos, agregue y cambios;
la capacidad de apoyar las tecnologías emergentes;
admite varios métodos de terminación para costos reducidos;
escalabilidad del sistema para apoyar la tecnología emergente;
Fácil servicio: los ODF pre-cableados permiten movimientos rápidos, agregados y cambios;
Mayor disponibilidad: el cableado se puede agregar o cambiar sin interrumpir los sistemas de ejecución;
Flexibilidad óptima: el equipo se puede conectar independientemente de su ubicación;
Certificado de conformidad | Sistema de manejo de calidad | Certificación de transporte de transporte. |
ISO 9001 | Sgs | Certificado de patente |
Certificado de conformidad | Sistema de manejo de calidad | Certificación de transporte de transporte. |
ISO 9001 | Sgs | Certificado de patente |
