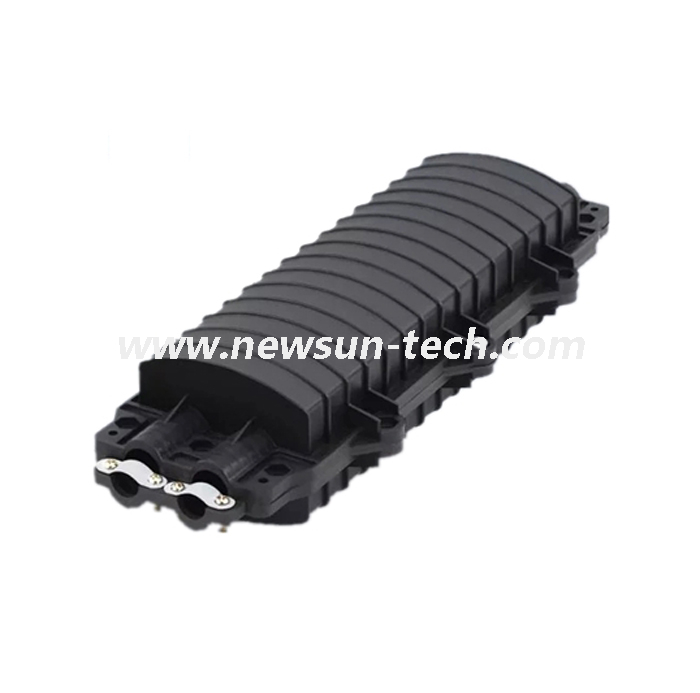

NS-043Y Cierre horizontal tipo empalme de fibra óptica 24/48/96/144 Core 2 in 2 Out

Tipo horizontal 24 48 96 Cierre de junta de cable de fibra óptica de núcleo

NS-043Y es adecuado para cables cuyo diámetro está dentro de los 22 mm. Se puede utilizar en aplicaciones aéreas, de conductos y enterradas directamente, así como en la conexión de cables locales totalmente de plástico.

* Cumple con las regulaciones de YD / T814-2004.

* El material de la carcasa es plástico de ingeniería de alta calidad (ABS), que es antienvejecimiento, anticorrosión y resistente a los truenos.

* El producto tiene una estructura de sellado mecánico llena con el material de sellado. Se puede volver a abrir y reutilizar sin cambiar el material de sellado.

* Los 3 tipos de anillos de cable (φ12.5 ， φ17 ， φ20) son opcionales de acuerdo con las necesidades reales de los usuarios, mejorando efectivamente la confiabilidad y la practicidad del sellado del puerto del cable.

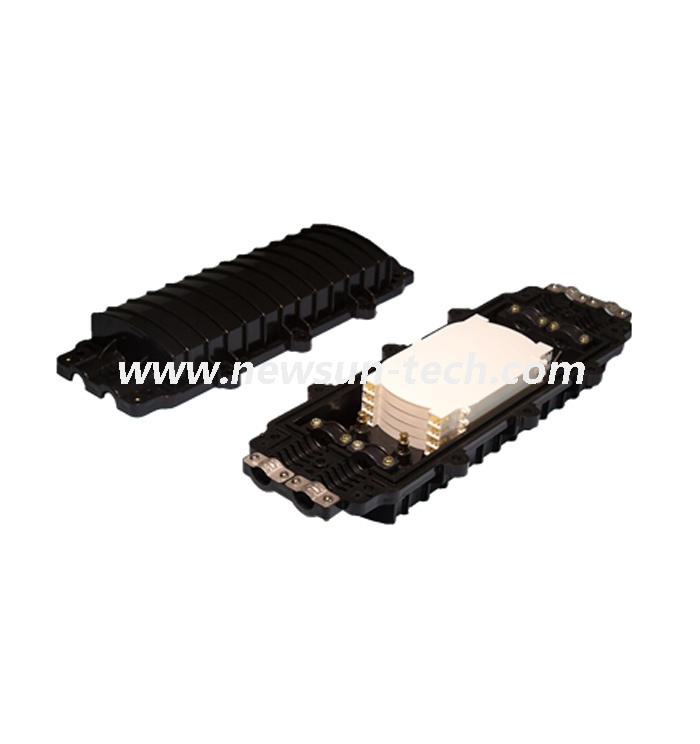

* La estructura superpuesta de la bandeja de empalme y el dispositivo de conexión a tierra aislado lo hacen más flexible, conveniente y seguro para la configuración del cable óptico, la dilatación y la conexión a tierra.

* Los componentes externos y las piezas de sujeción están hechos de acero inoxidable. Se puede volver a abrir y reutilizar sin cambiar el material de sellado.

Puntos de operación

* Elija el cable apropiado, pele el cable y retire las cubiertas protectoras exterior e interior y haga que el tubo esté limpio dentro del cable, mantenga 1.1 ~ 1.6m de fibra y 30 ~ 50mm de núcleo de acero.

* Fije el cable presionando la tarjeta de cable, fije las columnas del núcleo. Si el diámetro es inferior a 10 mm, enrolle el cable en su lugar fijo con una correa de goma autoadhesiva, fijando el cable después de que el diámetro haya alcanzado los 12 mm.

* Introduzca la fibra en la bandeja de empalme, coloque el tubo termorretráctil y el tubo termofusible en cualquier par de fibra, después de la soldadura, mueva el tubo termocontraíble y el tubo termofusible, coloque una columna de núcleo de acero inoxidable o de cuarzo intensivo, haga el lugar de empalme de la fibra en el medio del tubo protector. Caliente el tubo protector apropiadamente, fusionando la fibra y el tubo protector juntos. Coloque el conector de fibra óptica protectora en el cable (cada bandeja de empalme se puede aplicar para cable de 24 núcleos).

* Coloque el resto de fibras de manera uniforme en la bandeja de empalme, ordene y fije la fibra con una cinta de nylon. Generalmente, use la bandeja de empalme de arriba hacia abajo. Después del empalme, coloque y fije la cubierta en el lado superior de la bandeja de empalme.

* Aplique y ubique el cable de tierra de acuerdo con los requisitos del diseño de ingeniería.

* Enrolle la cinta de sellado alrededor de los puertos de entrada en la carcasa, coloque la línea de sellado en la ranura de sellado en el borde de la carcasa, cierre los dos trozos de conchas, apriete los pernos de acero inoxidable. La tensión de los pernos debe ser simétrica hasta que Los tornillos están apretados.

* De acuerdo con los requisitos de colocación, ubique y arregle los tapices y coloque el cierre.

Las cajas de empalme de fibra óptica se utilizan para proteger el cable pelado de fibra óptica y los empalmes de fibra óptica del medio ambiente, y están disponibles para montaje en interiores y exteriores.

Las cajas de fibra óptica para exteriores suelen ser resistentes a la intemperie con sellos herméticos.

En un típico gabinete de empalme montado en la pared, el cable de fibra óptica está soportado por bridas, y el miembro de resistencia del cable está firmemente sujeto al soporte del gabinete. Los miembros metálicos resistentes deben estar conectados a tierra de forma segura.

La cubierta del cable (funda) se detiene en las bridas de la caja de empalme. Los soportes de los tubos sostienen los tubos de fibra óptica, las fibras individuales amortiguadas apretadas o las trenzas y continúan hasta las bandejas de empalme.

Las fibras ópticas individuales nunca deben exponerse fuera de una bandeja de empalme. Los empalmes de fusión o los empalmes mecánicos de cable de fibra óptica están contenidos en las bandejas de empalme.

caracteristicas:

 Gran número de orificios de entrada de cable para cables entrantes y salientes;

Main Puerta principal con cerradura con llave para evitar la apertura accidental del compartimento de empalme;

 Capaz de almacenar hasta seis casetes cargados MTP;

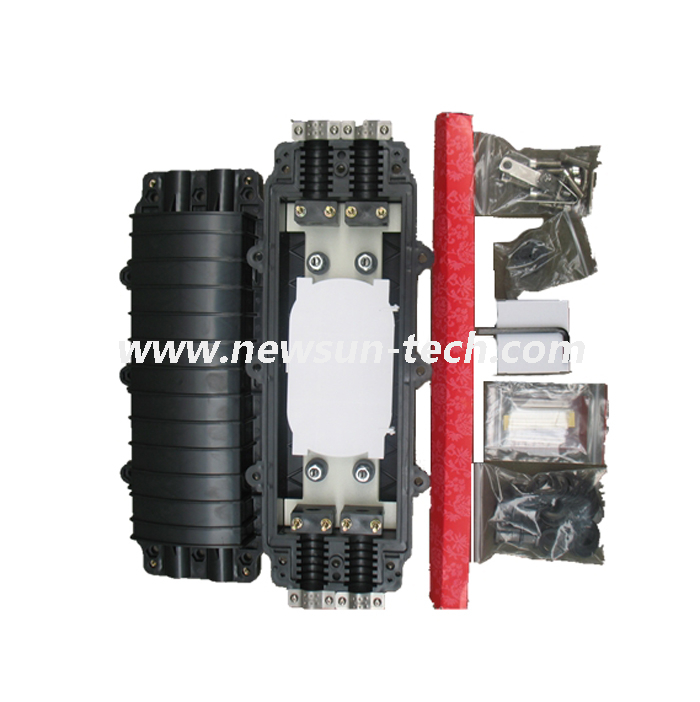

Kit de accesorios estándar para entrada de cable y gestión de fibra incluido;

Aplicaciones:

Ideal para empalmes de fusión

Aplicaciones de alta densidad de fibra

Reparación de cables dañados

Adecuado para terminación directa

Terminaciones de cable remotas dentro del edificio
