Divisor de fibra PLC, módulo de caja de ranura 1xN, 2xN LC / SC / FC

Nombre del producto: PLC Fiber Splitter, Slot Box Module
Conector: SC / LC / FC
Elección de tipo: 1x2,1x4,1x8,1x16,1x32,1x64,1x128
2x2,2x4,2x8,2x16,2x32,2x64,2x128
Cantidad:
sharethis sharing button
  • Divisor de caja de ranura de fibra óptica

  • NEWSUN TECH

Divisor de fibra PLC, módulo de caja de ranurason divisores de modo único con una relación de división uniforme de una fibra de entrada a múltiples fibras de salida. Se basa en la tecnología de circuito de ondas de luz planas y proporciona una solución de distribución de luz de bajo costo con un factor de forma pequeño y alta confiabilidad. Newsun tech ofrece una variedad de divisores PLC 1 × N y 2 × N, que incluyen divisores PLC de fibra tipo Mini Plug-in 1 × 2 a 1 × 64 y 2 × 2 a 2 × 64. Todos tienen un rendimiento óptico superior, alta estabilidad y alta confiabilidad para cumplir con varios requisitos de aplicación. El divisor PLC de fibra mini plug-in 1xN, 2xN admite conectores SC, LC para elegir.


Nota: 1XN significa que la entrada es 1, la salida es N, 2XN significa que la entrada es 2, la salida es N.


Especificaciones técnicas para PLC Splitter con conector

Articulo1x21x41x81x161x321x641x128
Tipo de fibraG.657.A
Longitud de onda de trabajo1260nm ~ 1650nm
Pérdida de inserción estándar (dB)≤4.2≤7.6≤10.7≤14.0≤17.2≤20.8≤24.0
Pérdida de inserción de grado P (dB)≤4.0≤7.4≤10.5≤13.8≤17.0≤20.4≤23.7
Uniformidad (dB)≤0.6≤0.8≤0.8≤1.0≤1.5≤2.0≤2.0
PDL (dB)≤0.2≤0.2≤0.3≤0.3≤0.3≤0.4≤0.5
Pérdida dependiente de la longitud de onda (dB)≤0.6≤0.8≤0.8≤1.0≤1.5≤2.0≤2.0
Pérdida de retorno (dB)≥50
Directividad (dB)≥55
Rango de temperatura de funcionamiento-40~ + 85
Nota: El parámetro anterior es para Splitter con conector. Si no tiene conector, la pérdida de inserción se reducirá en 0.2dB.
Articulo2x22x42x82x162x322x642x128
Tipo de fibraG.657.A
Longitud de onda de trabajo1260nm ~ 1650nm
Pérdida de inserción estándar (dB)≤4.4≤8.0≤11.0≤14.6≤17.8≤21.0≤24.4
Pérdida de inserción de grado P (dB)≤4.2≤7.7≤10.8≤14.1≤17.4≤20.7≤24.0
Uniformidad (dB)≤0.8≤1.0≤1.2≤1.5≤1.8≤2.0≤3.0
PDL (dB)≤0.2≤0.2≤0.3≤0.3≤0.3≤0.4≤0.5
Pérdida dependiente de la longitud de onda (dB)≤0.8≤1.0≤1.2≤1.5≤1.8≤2.0≤3.0
Pérdida de retorno (dB)≥50
Directividad (dB)≥55
Rango de temperatura de funcionamiento-40~ + 85
Nota: El parámetro anterior es para Splitter con conector. Si no tiene conector, la pérdida de inserción se reducirá en 0.2dB.



Divisor de caja de ranura de fibra ópticaUsualmente montado en la caja FTTx para la distribución de señal de fibra óptica, ahorrando tiempo y espacio, pero aún proporcionando protección confiable para el divisor de fibra óptica.


divisor de ranura

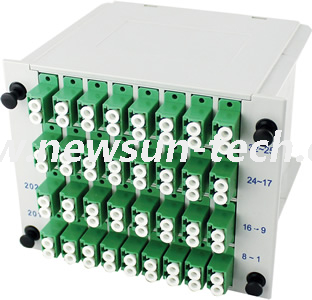

Divisor de caja de ranura de fibra óptica Con estructura independiente, entrada de fibra clara y entrada de salida de fibra, el divisor PLC ABS se puede usar directamente para dividir usando.


divisor de fibra

Port Fibra Coleta de entrada Conector de entrada Coleta de entrada Coleta de salida Salida SalidaPtail
Longitud Conector Longitud
SOCIEDAD ANÓNIMA 102 = 1x2 1 = G657A 1 = 250um NE = Ninguno 0 = 0.5m 1 = 250um NE = Ninguno 0 = 0.5m
104 = 1x4 2 = G652D Fibra desnuda SU = SC / UPC 1 = 1 m Fibra desnuda SU = SC / UPC 1 = 1 m
108 = 1x8 SP = Especial 2 = 900um SA = SC / APC 2 = 1.5m 2 = 900um SA = SC / APC 2 = 1.5m
116 = 1x16
tampón apretado LU = LC / UPC 3 = 2m tampón apretado LU = LC / UPC 3 = 2m
132 = 1x32
3 = 900um LA = LC / APC 4 = 3 m 3 = 900um LA = LC / APC 4 = 3 m
164 = 1x64
tubo suelto FU = FC / UPC SP = Especial tubo suelto FU = FC / UPC SP = Especial
128 = 1x128
4 = .0mm2.0mm FA = FC / APC
4 = .0mm2.0mm FA = FC / APC
204 = 2x4
cable SP = Especial
cable SP = Especial
208 = 2x8
5 = .0mm3.0mm

5 = .0mm3.0mm

216 = 2x16
cable

cable

232 = 2x32
SP = Especial

SP = Especial

264 = 2x64







En general, undivisor ópticotiene muchos terminales de entrada y salida para alcanzar la rama de los haces de luz y maximizar la funcionalidad de los circuitos de red óptica. El divisor óptico pasivo puede dividir, o separar, un haz de luz incidente en varios haces de luz en una proporción determinada. Por ejemplo, si el cable de fibra óptica de entrada lleva un ancho de banda de 1000 Mbps, cada usuario al final de los cables de fibra de salida puede usar la red con un ancho de banda de 250 Mbps.


losdivisor de fibra ópticatambién se conoce como divisor óptico, que es un dispositivo integrado de distribución de potencia óptica de guía de onda. Desempeña un papel importante en la red óptica pasiva (EPON, GPON, BPON, FTTX, FTTH, etc.) al permitir que una sola interfaz PON se comparta entre muchos suscriptores. Para lograr esto, está diseñado para dividir un haz de luz incidente en dos o más haces de luz y acoplar los haces de luz a la distribución en rama como un dispositivo tándem de fibra óptica, que tiene la función de maximizar el rendimiento de los circuitos de red.


Divisor PLC: las pérdidas no son sensibles a la longitud de onda, la uniformidad espectral es más alta, es más compacta y tiene un costo menor con mayores grados de división.


El divisor PLC se basa en tecnología de circuito de onda de luz plana. Se compone de tres capas: un sustrato, una guía de ondas y una tapa. La guía de ondas juega un papel clave en el proceso de división que permite pasar porcentajes específicos de luz. Entonces la señal se puede dividir por igual. Además, los divisores PLC están disponibles en una variedad de relaciones divididas, que incluyen 1: 4, 1: 8, 1:16, 1:32, 1:64, etc. También tienen varios tipos, como divisor PLC simple, sin bloques Divisor de PLC, divisor de PLC en abanico, divisor de PLC de tipo mini plug-in, etc. Por lo tanto, si se necesitan conteos de división altos, también se requiere un tamaño de paquete pequeño y una pérdida de inserción baja, se sugiere elegir un divisor de PLC en lugar de un divisor FBT.

- Adecuado para múltiples longitudes de onda operativas (1260 nm - 1650 nm).

- Relaciones de división iguales para todas las ramas.

- Configuración compacta; tamaño más pequeño Pequeño espacio de ocupación.

- Buena estabilidad en todas las proporciones.

- Alta calidad; Baja tasa de fracaso.


certificado de conformidad

Certificado de conformidad


Certificación del sistema de gestión de calidad.Sistema de manejo de calidad


certificación para venta transporte

Certificación de Venta Transporte

ISO 9001

ISO 9001


SGS

SGS


Certificado de patente

Certificado de patente
