Cable de conexión de fibra óptica MPO / MTP
NEWSUN TECH

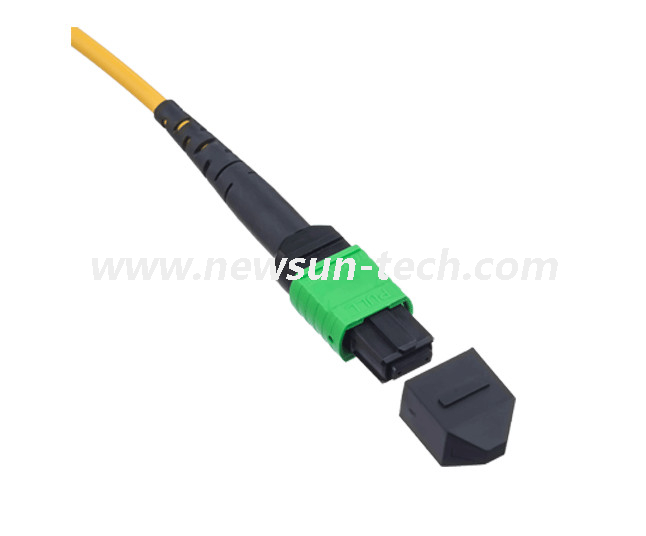

Cable de conexión MPO / MTP a MPO / MTP
El cable de conexión de fibra óptica MTP / MPO consta de un cable de fibra óptica de múltiples núcleos y el correspondiente conector MPO / MTP de alta densidad de 4/8/12/24 núcleos. El conector puede ser hembra o macho con pin guía. El soporte de fibra monomodo y multimodo, la fibra monomodo incluye G652D / G657A1 / G657A2, la fibra multimodo incluye OM1 / OM2 / OM3 / OM4 / OM5, o cable multimodo insensible a la flexión.
Newsun tech con un fuerte diseño de producto MPO / MTP y capacidad de fabricación, podríamos proporcionar productos a la medida de los requisitos del cliente. Todos los productos que entregamos con excelente rendimiento y confiabilidad.
Especificaciones del conector
| Conector MTP / MPO | ||
| Modo de fibra | Modo singular | Multimodo |
| Pérdida de inserción (dB) | ≤0.70 (estándar) | ≤0.70 (estándar) |
| ≤0.35 (Élite) | ≤0.35 (Élite) | |
| Pérdida de retorno (dB) | ≥60 | ≥20 |
| Durabilidad (dB) | ≤0.2 (500 veces de apareamiento) | |
| Resistencia a la tracción (kgf) | 10 | |
| Temperatura de trabajo (℃) | .-20 ~ +70 | |
Parámetros de geometría del conector MTP / MPO
| Articulo | Eje X | Eje Y | ||
| Min | Max | Min | Max | |
| Radio de curvatura (mm) | 500 | - | 50 | - |
| Ángulo de pulido | 0-0.2 | 0 + 0.2 | 8-0.2 | 8 + 0.2 |
| Altura de fibra (nm) | 1000 ~ 3000 | |||
| Error máximo de altura de fibra (nm) | 600 | |||
| Error de altura de fibra adyacente (nm) | -300 ~ +300 | |||
| Media Error de altura de fibra (nm) | -300 ~ +300 | |||
| Cóncavo central (nm) | 300 | |||
Especificación de fibra
| Tipo de fibra | Multimodo | Modo singular | ||||
| OM1 | OM2 | OM3 | OM4 | G.652 | G.657 | |
| Diámetro central(um) | 62,5 / 125 | 50/125 | 50/125 | 50/125 | 9/125 | 9/125 |
| Longitudes de onda (nm) | 850/1300 | 850/1300 | 850/1300 | 850/1300 | 1310/1550 | 1310/1550 |
| Max.Atenuación(dB / km) | 3.5 / 1.5 | 3.5 / 1.5 | 3.5 / 1.5 | 3.5 / 1.5 | 0.36 / 0.25 | 0.36 / 0.25 |
| Min. OFLBanda ancha(MHz · km) | 200/500 | 500/500 | 1500/500 | 3500/500 | - | - |
| Min. Ancho de banda modal efectivo(MHz · km) | - | 500 | 2000 | 4700 | - | - |
El ancho de banda modal efectivo para multimodo es de 850 nm.
Especificaciones de cable estándar
| Fibra | Diámetro exterior (mm) | Peso (kg / km) | Max. Fuerza de tracción (N) | Min. Radio de curvatura (mm) | ||
| Contar | Término corto | A largo plazo | Término corto | A largo plazo | ||
| 12 | 3.0 ± 0.15 | 8 | 150 | 80 | 20D | 10D |
| 24 | 4.2 ± 0.3 | 31 | 300 | 160 | 20D | 10D |
Cable de conexión MPO / MTP a MPO / MTP
El cable de conexión de fibra óptica MTP / MPO consta de un cable de fibra óptica de múltiples núcleos y el correspondiente conector MPO / MTP de alta densidad de 4/8/12/24 núcleos. El conector puede ser hembra o macho con pin guía. El soporte de fibra monomodo y multimodo, la fibra monomodo incluye G652D / G657A1 / G657A2, la fibra multimodo incluye OM1 / OM2 / OM3 / OM4 / OM5, o cable multimodo insensible a la flexión.
Newsun tech con un fuerte diseño de producto MPO / MTP y capacidad de fabricación, podríamos proporcionar productos a la medida de los requisitos del cliente. Todos los productos que entregamos con excelente rendimiento y confiabilidad.
Especificaciones del conector
| Conector MTP / MPO | ||
| Modo de fibra | Modo singular | Multimodo |
| Pérdida de inserción (dB) | ≤0.70 (estándar) | ≤0.70 (estándar) |
| ≤0.35 (Élite) | ≤0.35 (Élite) | |
| Pérdida de retorno (dB) | ≥60 | ≥20 |
| Durabilidad (dB) | ≤0.2 (500 veces de apareamiento) | |
| Resistencia a la tracción (kgf) | 10 | |
| Temperatura de trabajo (℃) | .-20 ~ +70 | |
Parámetros de geometría del conector MTP / MPO
| Articulo | Eje X | Eje Y | ||
| Min | Max | Min | Max | |
| Radio de curvatura (mm) | 500 | - | 50 | - |
| Ángulo de pulido | 0-0.2 | 0 + 0.2 | 8-0.2 | 8 + 0.2 |
| Altura de fibra (nm) | 1000 ~ 3000 | |||
| Error máximo de altura de fibra (nm) | 600 | |||
| Error de altura de fibra adyacente (nm) | -300 ~ +300 | |||
| Media Error de altura de fibra (nm) | -300 ~ +300 | |||
| Cóncavo central (nm) | 300 | |||
Especificación de fibra
| Tipo de fibra | Multimodo | Modo singular | ||||
| OM1 | OM2 | OM3 | OM4 | G.652 | G.657 | |
| Diámetro central(um) | 62,5 / 125 | 50/125 | 50/125 | 50/125 | 9/125 | 9/125 |
| Longitudes de onda (nm) | 850/1300 | 850/1300 | 850/1300 | 850/1300 | 1310/1550 | 1310/1550 |
| Max.Atenuación(dB / km) | 3.5 / 1.5 | 3.5 / 1.5 | 3.5 / 1.5 | 3.5 / 1.5 | 0.36 / 0.25 | 0.36 / 0.25 |
| Min. OFLBanda ancha(MHz · km) | 200/500 | 500/500 | 1500/500 | 3500/500 | - | - |
| Min. Ancho de banda modal efectivo(MHz · km) | - | 500 | 2000 | 4700 | - | - |
El ancho de banda modal efectivo para multimodo es de 850 nm.
Especificaciones de cable estándar
| Fibra | Diámetro exterior (mm) | Peso (kg / km) | Max. Fuerza de tracción (N) | Min. Radio de curvatura (mm) | ||
| Contar | Término corto | A largo plazo | Término corto | A largo plazo | ||
| 12 | 3.0 ± 0.15 | 8 | 150 | 80 | 20D | 10D |
| 24 | 4.2 ± 0.3 | 31 | 300 | 160 | 20D | 10D |
