Divisor de fibra PLC, caja de módulo ABS, 0.9 / 2.0 / 3.0 mm, SC / LC / FC del fabricante de China

Divisor de caja de ABSse usa más comúnmente en las redes PON. Proporciona la protección completa para los componentes ópticos internos y el cable, así como está diseñado para una instalación conveniente y confiable, pero su volumen es relativamente grande. Se utiliza principalmente para diversos productos de conexión y distribución (caja de distribución de fibra exterior) o gabinetes de red.

Articulo	1 × 2	1 × 4	1 × 8	1 × 16	1 × 32	1 × 64
Largo ancho alto	100 × 80 × 10	100 × 80 × 10	100 × 80 × 10	120 × 80 × 18	120 × 80 × 18	120 × 80 × 18
(mm)
Articulo	2 × 2	2 × 4	2 × 8	2 × 16	2 × 32	2 × 64
Largo ancho alto	100 × 80 × 10	100 × 80 × 10	100 × 80 × 10	120 × 80 × 18	120 × 80 × 18	120 × 80 × 18
(mm)

Especificaciones técnicas para PLC Splitter con conector

Articulo	1x2	1x4	1x8	1x16	1x32	1x64	1x128
Tipo de fibra	G.657.A
Longitud de onda de trabajo	1260nm ~ 1650nm
Pérdida de inserción estándar (dB)	≤4.2	≤7.6	≤10.7	≤14.0	≤17.2	≤20.8	≤24.0
Pérdida de inserción de grado P (dB)	≤4.0	≤7.4	≤10.5	≤13.8	≤17.0	≤20.4	≤23.7
Uniformidad (dB)	≤0.6	≤0.8	≤0.8	≤1.0	≤1.5	≤2.0	≤2.0
PDL (dB)	≤0.2	≤0.2	≤0.3	≤0.3	≤0.3	≤0.4	≤0.5
Pérdida dependiente de la longitud de onda (dB)	≤0.6	≤0.8	≤0.8	≤1.0	≤1.5	≤2.0	≤2.0
Pérdida de retorno (dB)	≥50
Directividad (dB)	≥55
Rango de temperatura de funcionamiento	-40℃~ + 85℃
Nota: El parámetro anterior es para Splitter con conector. Si no tiene conector, la pérdida de inserción se reducirá en 0.2dB.
Articulo	2x2	2x4	2x8	2x16	2x32	2x64	2x128
Tipo de fibra	G.657.A
Longitud de onda de trabajo	1260nm ~ 1650nm
Pérdida de inserción estándar (dB)	≤4.4	≤8.0	≤11.0	≤14.6	≤17.8	≤21.0	≤24.4
Pérdida de inserción de grado P (dB)	≤4.2	≤7.7	≤10.8	≤14.1	≤17.4	≤20.7	≤24.0
Uniformidad (dB)	≤0.8	≤1.0	≤1.2	≤1.5	≤1.8	≤2.0	≤3.0
PDL (dB)	≤0.2	≤0.2	≤0.3	≤0.3	≤0.3	≤0.4	≤0.5
Pérdida dependiente de la longitud de onda (dB)	≤0.8	≤1.0	≤1.2	≤1.5	≤1.8	≤2.0	≤3.0
Pérdida de retorno (dB)	≥50
Directividad (dB)	≥55
Rango de temperatura de funcionamiento	-40℃~ + 85℃
Nota: El parámetro anterior es para Splitter con conector. Si no tiene conector, la pérdida de inserción se reducirá en 0.2dB.

Circuito de ondas de luz planasEl divisor (PLC) es un tipo de dispositivo de administración de energía óptica que se fabrica utilizando tecnología de guía de ondas ópticas de sílice para distribuir señales ópticas desde la Oficina Central (CO) a múltiples ubicaciones de las instalaciones.

caja divisoria de fibra

* Baja pérdida de inserción, baja PDL y alta confiabilidad

* Alta pérdida de retorno y buena repetibilidad

* Amplio rango de longitud de onda

* Excelente uniformidad de canal a canal

Aplicaciones:

* Redes LAN, WAN y Metro

* Proyecto FTTH y despliegues FTTX

* Sistema CATV

* GPON, EPON

* Equipo de prueba de fibra óptica

* Red de banda ancha de transmisión de base de datos

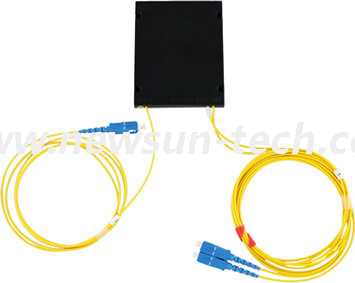

Caja de módulo ABS de divisor de fibraCon estructura independiente, entrada de fibra clara y entrada de salida de fibra, el divisor PLC ABS se puede usar directamente para dividir usando.

Port	Fibra	Coleta de entrada	Conector de entrada	Coleta de entrada	Coleta de salida	Salida	SalidaPtail
Port	Fibra	Coleta de entrada	Conector de entrada	Longitud	Coleta de salida	Conector	Longitud
SOCIEDAD ANÓNIMA	102 = 1x2	1 = G657A	1 = 250um	NE = Ninguno	0 = 0.5m	1 = 250um	NE = Ninguno	0 = 0.5m
	104 = 1x4	2 = G652D	Fibra desnuda	SU = SC / UPC	1 = 1 m	Fibra desnuda	SU = SC / UPC	1 = 1 m
	108 = 1x8	SP = Especial	2 = 900um	SA = SC / APC	2 = 1.5m	2 = 900um	SA = SC / APC	2 = 1.5m
	116 = 1x16		tampón apretado	LU = LC / UPC	3 = 2m	tampón apretado	LU = LC / UPC	3 = 2m
	132 = 1x32		3 = 900um	LA = LC / APC	4 = 3 m	3 = 900um	LA = LC / APC	4 = 3 m
	164 = 1x64		tubo suelto	FU = FC / UPC	SP = Especial	tubo suelto	FU = FC / UPC	SP = Especial
	128 = 1x128		4 = .0mm2.0mm	FA = FC / APC		4 = .0mm2.0mm	FA = FC / APC
	204 = 2x4		cable	SP = Especial		cable	SP = Especial
	208 = 2x8		5 = .0mm3.0mm			5 = .0mm3.0mm
	216 = 2x16		cable			cable
	232 = 2x32		SP = Especial			SP = Especial
	264 = 2x64

Divisor PLC: Las pérdidas no son sensibles a la longitud de onda, la uniformidad espectral es más alta, es más compacta y es de menor costo con mayores grados de división.

El divisor PLC se basa en tecnología de circuito de onda de luz plana. Se compone de tres capas: un sustrato, una guía de ondas y una tapa. La guía de ondas juega un papel clave en el proceso de división que permite pasar porcentajes específicos de luz. Entonces la señal se puede dividir por igual. Además, los divisores PLC están disponibles en una variedad de relaciones divididas, que incluyen 1: 4, 1: 8, 1:16, 1:32, 1:64, etc. También tienen varios tipos, como divisor PLC simple, sin bloques Divisor de PLC, divisor de PLC en abanico, divisor de PLC de tipo mini plug-in, etc. Por lo tanto, si se necesitan conteos de división altos, también se requiere un tamaño de paquete pequeño y una pérdida de inserción baja, se sugiere elegir un divisor de PLC en lugar de un divisor FBT.

- Adecuado para múltiples longitudes de onda operativas (1260 nm - 1650 nm).

- Relaciones de división iguales para todas las ramas.

- Configuración compacta; tamaño más pequeño Pequeño espacio de ocupación.

- Buena estabilidad en todas las proporciones.

- Alta calidad; Baja tasa de fracaso.
