Estado de Disponibilidad: | |
---|---|
Cantidad: | |
PDLC-LC / UPC
NEWSUN TECH

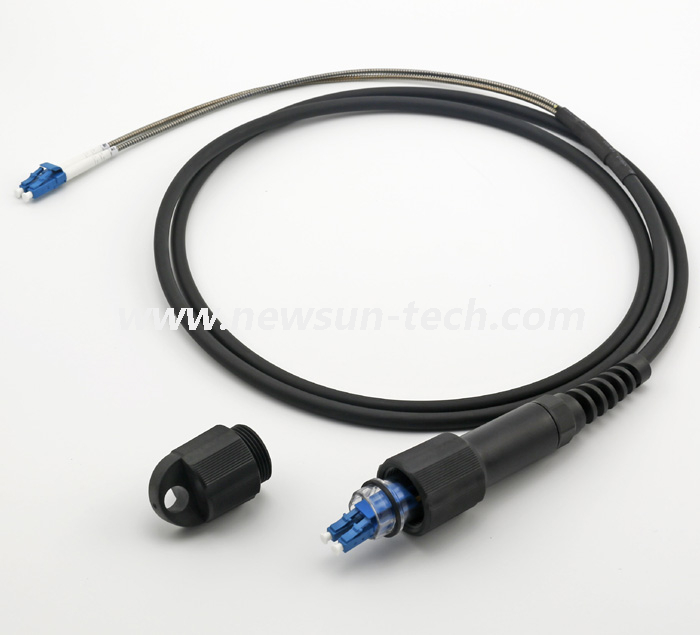

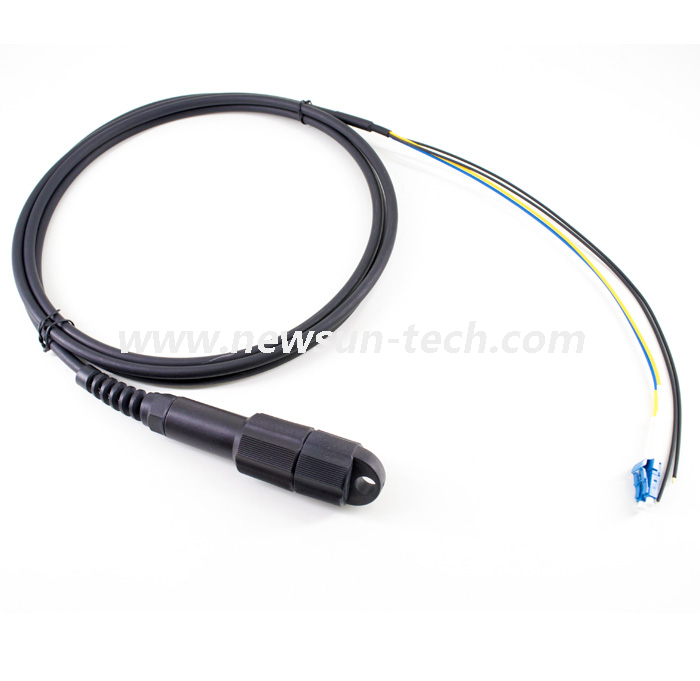

Conjunto de cable óptico, PDLC / DLC, GYFJH, 2B.3.SM 2Core. Al aire libre
una fibra monomodo
Articulo | Unidad | Especificación |
Atenuación | dB / km | 1310nm≤0.4 |
1550nm≤0.3 | ||
Dispersión | Ps / nm.km | 1285 ~ 1330nm≤3.5 |
1550nm≤18.0 | ||
Longitud de onda de dispersión cero | Nuevo Méjico | 1300 ~ 1324 |
Pendiente de dispersión cero | Ps / nm.km | ≤0.095 |
Longitud de onda de corte de fibra | Nuevo Méjico | ≤1260 |
Diámetro del campo modal | Um | 9,2 ± 0,5 |
Concentricidad del campo modal | Um | <= 0,8 |
Diámetro del revestimiento | um | 125 ± 1,0 |
No circularidad del revestimiento | % | ≤1.0 |
Error de concentricidad revestimiento / revestimiento | Um | ≤12,5 |
Diámetro de la capa | um | 245 ± 10 |
flexión, atenuación inducida por dependencia | 1550nm, 1 vueltas, 32 mm de diámetro 100 rums, 60 mm de diámetro | ≤0,5 db |
Examen de prueba | kpsi | ≥100 |

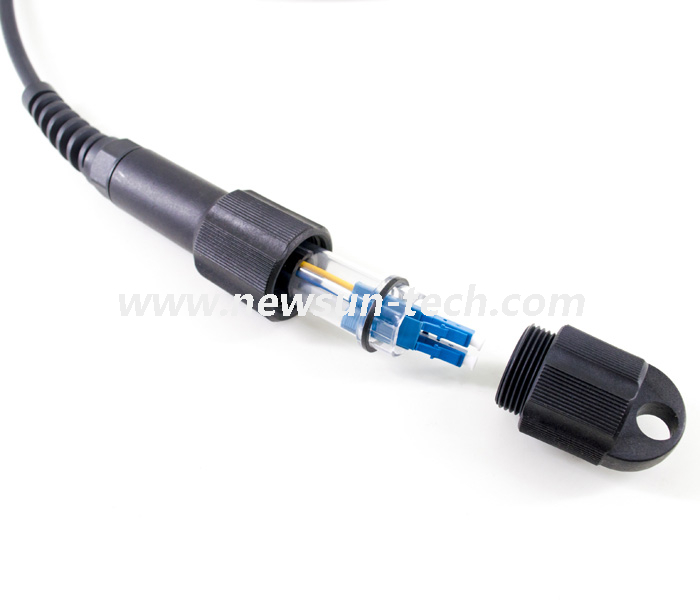

Especificación del conector
ARTICULO | PARÁMETRO |
Tipo de conector | PDLC-LC / UPC |
Pérdida de inserción | <= 0.3db |
Pérdida de retorno | > = 50db |
Nivel de IP | IP67 |
Longitud de onda de funcionamiento | 1310nm, 1550nm |
Prueba de longitud de onda | 1310nm, 1550nm |
Repetibilidad | <= 0,1 |
Intercambiabilidad | <= 0,2 dB |
Durabilidad | <= 0,2 dB |
Longitud de la fibra | 1m, 2m… .. cualquier longitud opcional. |
Longitud y tolerancia | 10cm |
Temperatura de funcionamiento | -40C ~ + 85C |
Temperatura de almacenamiento | -40C ~ + 85C |
Conjunto de cable óptico, PDLC / DLC, GYFJH, 2B.3.SM 2Core. Al aire libre
una fibra monomodo
Articulo | Unidad | Especificación |
Atenuación | dB / km | 1310nm≤0.4 |
1550nm≤0.3 | ||
Dispersión | Ps / nm.km | 1285 ~ 1330nm≤3.5 |
1550nm≤18.0 | ||
Longitud de onda de dispersión cero | Nuevo Méjico | 1300 ~ 1324 |
Pendiente de dispersión cero | Ps / nm.km | ≤0.095 |
Longitud de onda de corte de fibra | Nuevo Méjico | ≤1260 |
Diámetro del campo modal | Um | 9,2 ± 0,5 |
Concentricidad del campo modal | Um | <= 0,8 |
Diámetro del revestimiento | um | 125 ± 1,0 |
No circularidad del revestimiento | % | ≤1.0 |
Error de concentricidad revestimiento / revestimiento | Um | ≤12,5 |
Diámetro de la capa | um | 245 ± 10 |
flexión, atenuación inducida por dependencia | 1550nm, 1 vueltas, 32 mm de diámetro 100 rums, 60 mm de diámetro | ≤0,5 db |
Examen de prueba | kpsi | ≥100 |
Especificación del conector
ARTICULO | PARÁMETRO |
Tipo de conector | PDLC-LC / UPC |
Pérdida de inserción | <= 0.3db |
Pérdida de retorno | > = 50db |
Nivel de IP | IP67 |
Longitud de onda de funcionamiento | 1310nm, 1550nm |
Prueba de longitud de onda | 1310nm, 1550nm |
Repetibilidad | <= 0,1 |
Intercambiabilidad | <= 0,2 dB |
Durabilidad | <= 0,2 dB |
Longitud de la fibra | 1m, 2m… .. cualquier longitud opcional. |
Longitud y tolerancia | 10cm |
Temperatura de funcionamiento | -40C ~ + 85C |
Temperatura de almacenamiento | -40C ~ + 85C |
Se utiliza principalmente en cableado horizontal y vertical de estaciones base inalámbricas
Caracteristicas
* Buenas características mecánicas y ambientales;
* Las características ignífugas cumplen los requisitos de las normas pertinentes;
* Las características mecánicas de la chaqueta cumplen con los requisitos de las normas pertinentes;
* Suave, flexible, resistente al agua, resistente a los rayos UV, fácil de colocar y empalmar, y con transmisión de datos de gran capacidad;
* Cumplir con varios requisitos del mercado y clientes.
* Parámetros de cable
Recuento de fibras | Dimensión del cable | Peso del cable | De tensión | Persona especial | Min. Radio de doblaje | Rango de temperatura | |||
mm | kg / km | N | N / 100 mm | mm | |||||
A largo plazo | Término corto | A largo plazo | Término corto | Dinámica | Estático | ||||
2 | 7 | 42.3 | 200 | 400 | 1100 | 2200 | 20D | 10D | -100 |
Nota: 1. Todos los valores de la tabla, que son solo de referencia, están sujetos a cambios sin previo aviso; | |||||||||
2. La dimensión y el peso del cable están sujetos al cable simplex de 2.0 diámetro exterior; | |||||||||
3. D es el diámetro exterior del cable redondo; |
Se utiliza principalmente en cableado horizontal y vertical de estaciones base inalámbricas
Caracteristicas
* Buenas características mecánicas y ambientales;
* Las características ignífugas cumplen los requisitos de las normas pertinentes;
* Las características mecánicas de la chaqueta cumplen con los requisitos de las normas pertinentes;
* Suave, flexible, resistente al agua, resistente a los rayos UV, fácil de colocar y empalmar, y con transmisión de datos de gran capacidad;
* Cumplir con varios requisitos del mercado y clientes.
* Parámetros de cable
Recuento de fibras | Dimensión del cable | Peso del cable | De tensión | Persona especial | Min. Radio de doblaje | Rango de temperatura | |||
mm | kg / km | N | N / 100 mm | mm | |||||
A largo plazo | Término corto | A largo plazo | Término corto | Dinámica | Estático | ||||
2 | 7 | 42.3 | 200 | 400 | 1100 | 2200 | 20D | 10D | -100 |
Nota: 1. Todos los valores de la tabla, que son solo de referencia, están sujetos a cambios sin previo aviso; | |||||||||
2. La dimensión y el peso del cable están sujetos al cable simplex de 2.0 diámetro exterior; | |||||||||
3. D es el diámetro exterior del cable redondo; |
1. Ofrecemos precios competitivos para cables de conexión de fibra óptica, etc.
2. Estricto sistema de control de calidad y productos de alta calidad;
3. Costo de envío internacional de mensajería bajo;
4. Cable de conexión de fibra personalizado para aplicaciones especiales;
5. Entrega rápida para cable de fibra óptica a granel;
características y beneficios
Integridad
Las terminaciones están diseñadas y probadas para garantizar: pérdida de inserción de 0,2 dB o menos, superando los estándares de la industria;
Admite conectores monomodo y multimodo estándar de la industria;
Cables monomodo, multimodo e híbridos disponibles;
Proteccion
Cada jersey de fibra está cubierto individualmente con una chaqueta exterior para mayor protección;
Amplia variedad de tamaños de chaqueta para todas las aplicaciones, 3 mm, 2 mm, 1,6 mm, 1,2 mm, 900 μm;
Opciones de chaqueta con clasificación Riser y Plenum disponibles;
Disponible en configuraciones simplex, doble ronda y doble cordón;
Acceso
El diseño compacto de la chaqueta minimiza la acumulación de cables;
Las terminaciones estándar de la industria incluyen ST, SC, FC, LC;
Investment
Los conjuntos de puentes de fibra para interiores ofrecen una solución económica para instalar fibra en cualquier red óptica;
Ambientalmente estable, pérdida de inserción baja, reflexión trasera mínima;
Todos los ensamblajes se prueban al 100%;
1. Ofrecemos precios competitivos para cables de conexión de fibra óptica, etc.
2. Estricto sistema de control de calidad y productos de alta calidad;
3. Costo de envío internacional de mensajería bajo;
4. Cable de conexión de fibra personalizado para aplicaciones especiales;
5. Entrega rápida para cable de fibra óptica a granel;
características y beneficios
Integridad
Las terminaciones están diseñadas y probadas para garantizar: pérdida de inserción de 0,2 dB o menos, superando los estándares de la industria;
Admite conectores monomodo y multimodo estándar de la industria;
Cables monomodo, multimodo e híbridos disponibles;
Proteccion
Cada jersey de fibra está cubierto individualmente con una chaqueta exterior para mayor protección;
Amplia variedad de tamaños de chaqueta para todas las aplicaciones, 3 mm, 2 mm, 1,6 mm, 1,2 mm, 900 μm;
Opciones de chaqueta con clasificación Riser y Plenum disponibles;
Disponible en configuraciones simplex, doble ronda y doble cordón;
Acceso
El diseño compacto de la chaqueta minimiza la acumulación de cables;
Las terminaciones estándar de la industria incluyen ST, SC, FC, LC;
Investment
Los conjuntos de puentes de fibra para interiores ofrecen una solución económica para instalar fibra en cualquier red óptica;
Ambientalmente estable, pérdida de inserción baja, reflexión trasera mínima;
Todos los ensamblajes se prueban al 100%;
Certificado de conformidad |
| Certificación para transporte de venta |
ISO 9001 | SGS | Certificado de patente |
Certificado de conformidad |
| Certificación para transporte de venta |
ISO 9001 | SGS | Certificado de patente |
