NSTB-Z24D Panel de conexión de montaje en bastidor de fibra óptica 1U ODF 19 \"con puerta del fabricante de China

24 puertos 1U 19 \"ODFPanel de conexión de fibra ópticaCon puerta

El panel de parches de montaje en pared NSTB-Z24D es un tipo de producto de gestión de fibra óptica, el diseño de la puerta delantera no solo es hermoso, sino que también puede proteger efectivamente los accesorios internos.

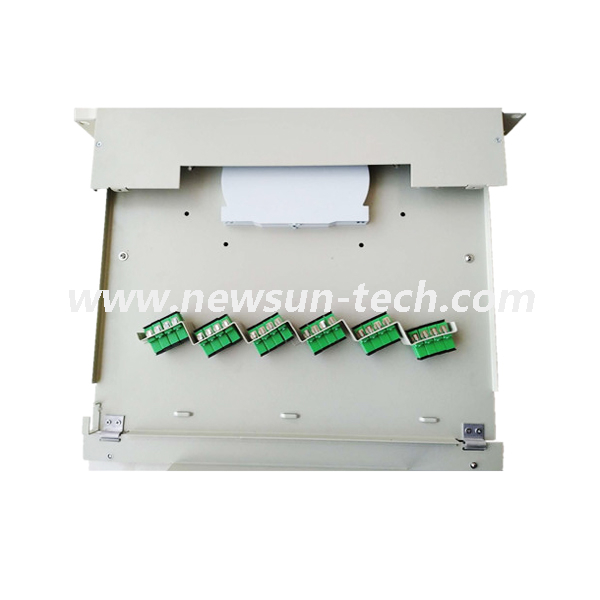

El cajón es la tabla de retención para empalmar, fácil de retirar las fibras cuando se realizan pruebas y distribuciones. Se utilizan para distribuir y proteger los enlaces de fibra óptica en la red FTTH. Está disponible para la distribución y conexión terminal de varios tipos de sistema de fibra óptica. El cuadro de terminales es una caja de terminales de fibra óptica en miniatura, de alta calidad, hecha de lámina laminada en frío y pintura electrostática de plastics.nstb-z24d se puede aplicar en la conexión de la rama de la terminación de la fibra, trabaje como caja de distribución, 19 \"estándar Estructura, montaje en rack, disponible para la instalación de adaptadores FC, SC, ST, LC.

Nota: esta caja viene con bandeja de empalme, pero no hay adaptadores ni coletas.

Nombre del producto	1U Panel de parches de fibra	Conector	SC, LC, FC, ST opcional
Modelo del Producto	NSTB-Z24D	Tamaño de embalaje	430 * 365 * 45 mm
Puertos	24	Altura del producto	1 u
Máxima capacidad	SC 24 / LC 48	Material	Placa laminada en frío de 1.2mm
Tipo de instalación	Rack de 19 pulgadas montado	G. Peso	4.9kg
12 fibras de bandeja de empalme	2	Color estándar	Gris claro
Temperatura de trabajo	-10- + 60 ° C	Temperatura de almacenamiento	-25- + 85 ° C
Presión atmosférica	70kpa ~ 106kpa	Humedad relativa	≤85% (+ 30 ° C)

24 puertos 1U 19 \"ODFPanel de conexión de fibra ópticaCon puerta

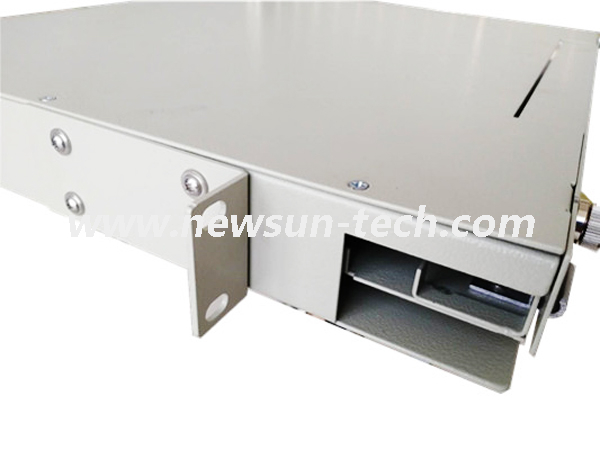

Descripción de la estructura:

1. El material de la caja está hecho de acero de alta calidad, y la superficie se trata con pulverización electrostática epoxi, que es hermosa y generosa;

2. Estructura de diseño razonable, dividida en dos partes: la capa exterior se puede instalar directamente adaptador, la capa de fusión instalada de capa interna;

3. Está equipado con dispositivo de fijación de cables, placa de fusión y abrazadera de alambre, y un dispositivo de puesta a tierra confiable. Tiene la función de la fijación de cables y la fusión, que se utiliza para realizar la conexión entre la coleta y el cable.

4. Adoptar el diseño del cajón o la estructura rotativa, es fácil de instalar y usar;

1U 24 PORT 19 \"ODFPanel de conexión de fibra ópticaCon puerta

La protección de acceso, fijación y extracción de cable óptico; La fusión y protección de la fibra óptica, el almacenamiento de la coleta, el almacenamiento y la gestión de la fibra saltando, la conexión fija de la fibra óptica y otras funciones. Al mismo tiempo, la configuración se puede aumentar o disminuir de acuerdo con las necesidades de los clientes para proporcionar a los clientes productos satisfactorios.

Panel de fibra óptica

Un panel de parche realiza la función para actuar como conector, ofrece una gama de beneficios:

Utilizar cables de fibra óptica estándar

Dado que el panel de parche utiliza un cable de fibra óptica para crear la interconexión, los diseñadores de red pueden realizar cambios y reparaciones sin los retrasos y el gasto agregado asociado con el cableado personalizado.

Flexibilidad y escalabilidad.

La red puede crecer y cambiar la demanda, sin la costumbre costosa, intensiva por mano de obra de reemplazar los canales de extremo a extremo.

Reducir la congestión del cable.

La holgura reducida del cable significa menos desorden, menos confusión y una infraestructura de cableado mejor organizada, mejor etiquetada. También puede administrar cables en cualquier dirección-horizontal o vertical, frontal o trasera.

Ahorro de espacio

Al administrar las densidades y velocidades de puerto variables en un solo panel de parches de alta densidad, guarda un valioso espacio de rack, ayudando a reducir los costos del centro de datos. Un solo panel de parche puede administrar hasta (168) puertos 10 GB.

Rentabilidad

Mantenimiento de alta densidad y fácil proporciona un bajo costo de inversión inicial. Con un panel de parches, solo puede comprar los dispositivos que necesita ahora, mientras que salga de la habitación para una futura expansión.

Facilidad de mantenimiento

La ventaja de usar un panel de parche es que permite que el monitoreo manual, las pruebas, la conmutación, el enrutamiento y otros mantenimientos se manejen rápidamente porque los cables en el frente que se conectan a los cables más permanentes en la parte posterior se configuran y se realizan para que cambien Se puede hacer de forma rápida y fácil cuando sea necesario.
