NSTB-FP16A
NEWSUN TECH

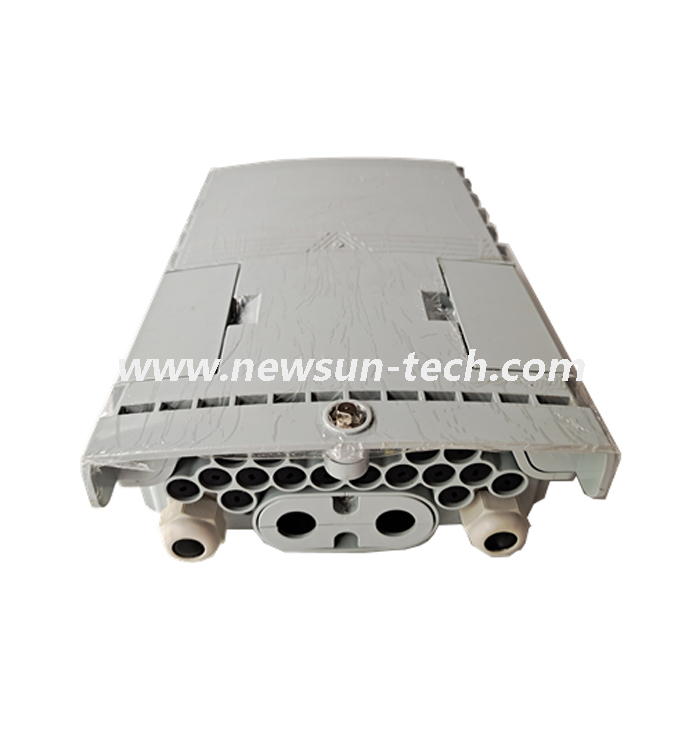

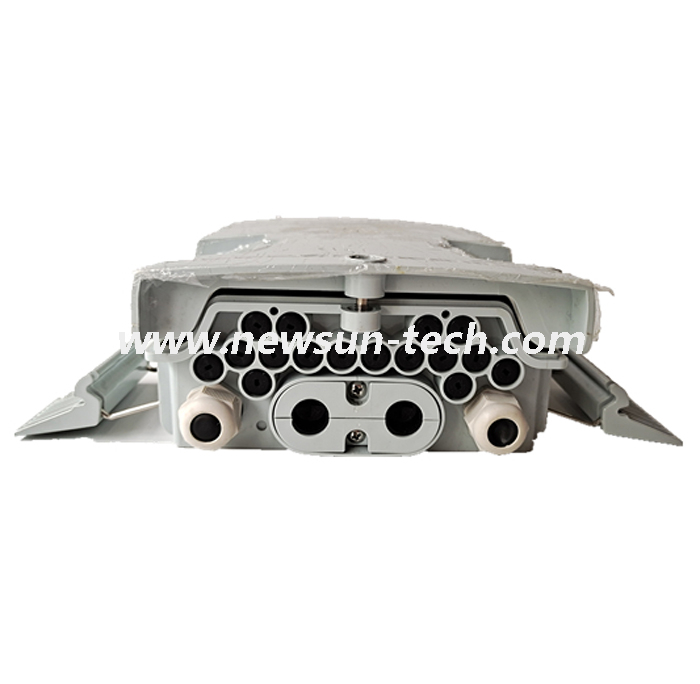

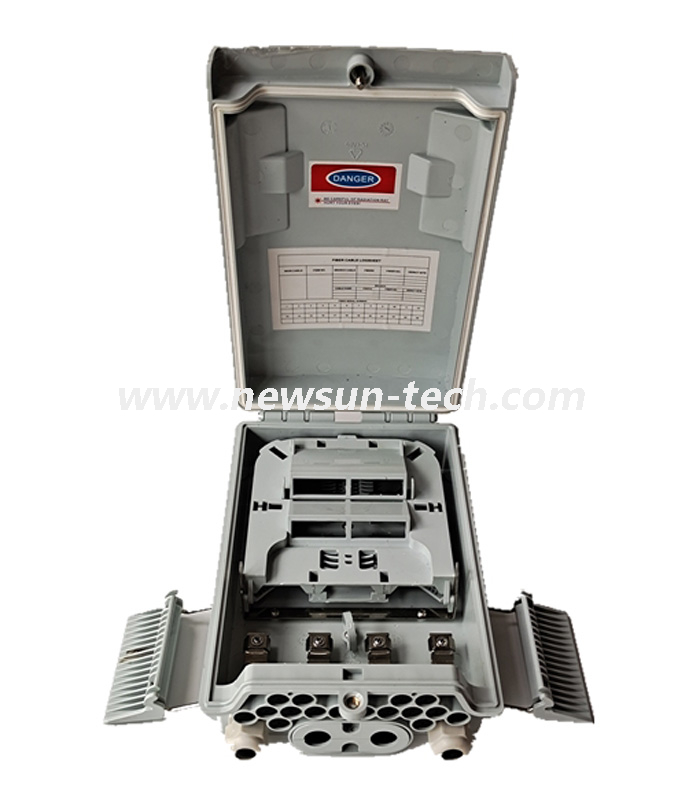

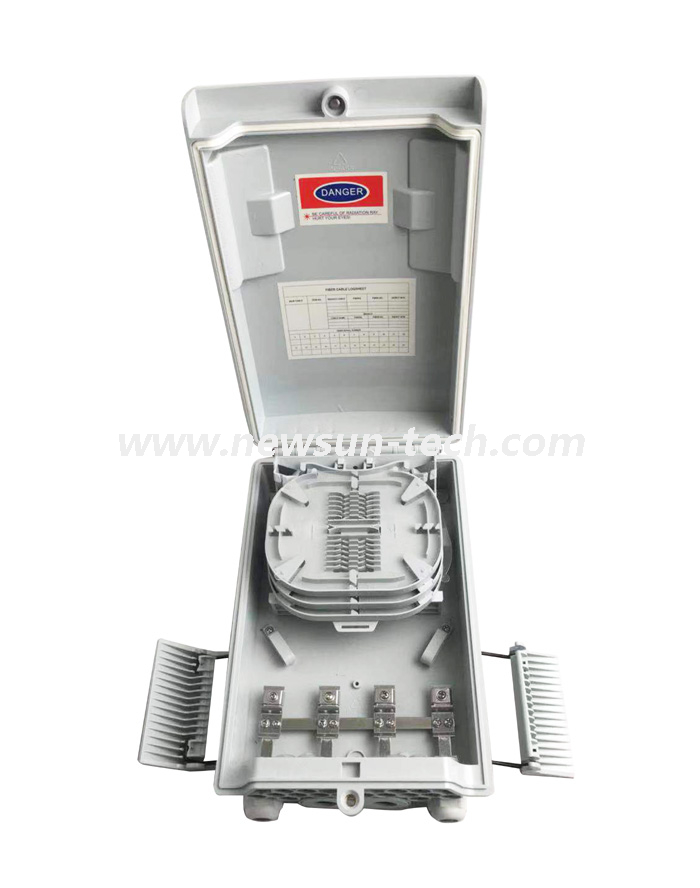

Caja de terminación de fibra óptica
La caja de distribución del divisor de fibra óptica NSTB-FP16A se usa como punto de terminación para el cable del alimentador para conectarse con cable de caída en el sistema de red de comunicación FTTX. El empalme de la fibra, la división, la distribución se puede hacer en este cuadro, y mientras tanto proporciona una protección sólida y
Gestión para el edificio de la red FTTX.
Ningún producto. | NSTB-FP16A |
Dimensión (lxwxh) | 274 * 175 * 82 mm |
Entradas de cable | Puerto de entrada: 4 puertos, puerto de salida: 12 puertos |
Bandeja de empalme | 12/24 Fibra por bandeja |
Max. capacidad | 72 núcleos |
Material | ABS + PC |
Splitter PLC | 1 * 4,1 * 8,1 * 12 mini tubo de acero / tipo desnudo Splitter PLC |
No. de adaptador | Max. 12pcs sc sx, 12pcs lc dx adaptador |
Clasificación del IP | IP65 |
Entrada de cable | Apoyar la falta de corte |
Caja de terminación de fibra óptica
La caja de distribución del divisor de fibra óptica NSTB-FP16A se usa como punto de terminación para el cable del alimentador para conectarse con cable de caída en el sistema de red de comunicación FTTX. El empalme de la fibra, la división, la distribución se puede hacer en este cuadro, y mientras tanto proporciona una protección sólida y
Gestión para el edificio de la red FTTX.
Ningún producto. | NSTB-FP16A |
Dimensión (lxwxh) | 274 * 175 * 82 mm |
Entradas de cable | Puerto de entrada: 4 puertos, puerto de salida: 12 puertos |
Bandeja de empalme | 12/24 Fibra por bandeja |
Max. capacidad | 72 núcleos |
Material | ABS + PC |
Splitter PLC | 1 * 4,1 * 8,1 * 12 mini tubo de acero / tipo desnudo Splitter PLC |
No. de adaptador | Max. 12pcs sc sx, 12pcs lc dx adaptador |
Clasificación del IP | IP65 |
Entrada de cable | Apoyar la falta de corte |
FTTH impermeableCaja de terminales de fibra óptica
* Estructura total cerrada.
* Sujetación para cable de alimentación y cable de caída, empalme de fibra, fijación, almacenamiento, distribución ... etc. Todo en uno.
* Cable, coletas, cables de conexión se están ejecutando a través de la ruta propia sin molestarse entre sí, instalación del adaptador SC / LC / PLC de tipo Cassette, fácil mantenimiento.
* El panel de distribución se puede restar, el cable del alimentador se puede colocar mediante puerto de expresión, fácil para el mantenimiento y la instalación.
* El gabinete se puede instalar mediante la forma de montaje en pared o montado en polvo, adecuado para usos interiores y exteriores
Solicitud
* Ampliamente utilizado en la red de acceso a FTTH.
* Redes de telecomunicaciones.
* Redes CATV
* Redes de comunicaciones de datos.
Indicadores técnicos
* Requisito ambiental
Temperatura de trabajo: -40 ℃ ~ + 85
Humedad relativa: ≤85% (+ 30 ℃)
Presión atmosférica: 70kPa ~ 106kPA
* Hoja de datos técnicos principal
Pérdida de inserción: ≤0.2db
Pérdida de retorno de la UPC: ≥50dB
Pérdida de retorno de APC: ≥60dB
Vida de inserción y extracción:> 1000 veces.
* Hoja de datos técnicos a prueba de truenos
El dispositivo de conexión a tierra está aislado con el gabinete, la resistencia a aislamiento es inferior a 2MΩ / 500V (DC); IR≥2MΩ / 500V
El voltaje de soportes entre el dispositivo de conexión a tierra y el gabinete no es inferior a 3000V (DC) / min, sin pinchazo, sin destellos; u≥3000v
FTTH impermeableCaja de terminales de fibra óptica
* Estructura total cerrada.
* Sujetación para cable de alimentación y cable de caída, empalme de fibra, fijación, almacenamiento, distribución ... etc. Todo en uno.
* Cable, coletas, cables de conexión se están ejecutando a través de la ruta propia sin molestarse entre sí, instalación del adaptador SC / LC / PLC de tipo Cassette, fácil mantenimiento.
* El panel de distribución se puede restar, el cable del alimentador se puede colocar mediante puerto de expresión, fácil para el mantenimiento y la instalación.
* El gabinete se puede instalar mediante la forma de montaje en pared o montado en polvo, adecuado para usos interiores y exteriores
Solicitud
* Ampliamente utilizado en la red de acceso a FTTH.
* Redes de telecomunicaciones.
* Redes CATV
* Redes de comunicaciones de datos.
Indicadores técnicos
* Requisito ambiental
Temperatura de trabajo: -40 ℃ ~ + 85
Humedad relativa: ≤85% (+ 30 ℃)
Presión atmosférica: 70kPa ~ 106kPA
* Hoja de datos técnicos principal
Pérdida de inserción: ≤0.2db
Pérdida de retorno de la UPC: ≥50dB
Pérdida de retorno de APC: ≥60dB
Vida de inserción y extracción:> 1000 veces.
* Hoja de datos técnicos a prueba de truenos
El dispositivo de conexión a tierra está aislado con el gabinete, la resistencia a aislamiento es inferior a 2MΩ / 500V (DC); IR≥2MΩ / 500V
El voltaje de soportes entre el dispositivo de conexión a tierra y el gabinete no es inferior a 3000V (DC) / min, sin pinchazo, sin destellos; u≥3000v
Certificado de conformidad |
| Certificación de transporte de transporte. |
ISO 9001 | Sgs | Certificado de patente |
Certificado de conformidad |
| Certificación de transporte de transporte. |
ISO 9001 | Sgs | Certificado de patente |
La caja de terminación de la fibra contiene la cubierta, los internos (marco de soporte, el disco de fibra, el dispositivo de fibra, el dispositivo de fijación) y el elemento protector de la junta de fibra óptica. Las ventajas prominentes de la caja de terminación de la fibra se encuentran en la fijación de cables eficientes, la soldadura y su papel protector en la maquinaria de la fibra óptica.
Siempre se exige un aislamiento entre los componentes de metal de cable y la caja de la caja de terminales de cable en un cuadro de terminación de fibra, que proporciona espacio para el terminal de cable y el almacenamiento de fibra permanece. Además, el cuadro de terminación de fibra también facilita la instalación de diferentes ocasiones, ya que es fácil de acceder, lo que resulta ser el tiempo y el ahorro de costos.
El cuadro de terminación de fibra se usa universalmente en el teléfono, sistema de red de teléfonos agrícolas, sistema de transmisión de datos e imágenes, serie de televisión por cable CATV, cable interior a través del acceso a la fuerza y la conexión de sucursales. La caja de terminación de fibra está disponible para la conexión de distribución y terminación para varios tipos de sistemas de fibra óptica, especialmente adecuados para la distribución de terminales de mini-red, en la que se conectan los cables ópticos, los núcleos de conexión o las coletas. Además de eso, la caja de terminación de la fibra se puede aplicar a la coleta de fibra conjunta, proteger los empalmes de fibra óptica y compartir la conectividad a los clientes individuales.
La caja de terminación de la fibra contiene la cubierta, los internos (marco de soporte, el disco de fibra, el dispositivo de fibra, el dispositivo de fijación) y el elemento protector de la junta de fibra óptica. Las ventajas prominentes de la caja de terminación de la fibra se encuentran en la fijación de cables eficientes, la soldadura y su papel protector en la maquinaria de la fibra óptica.
Siempre se exige un aislamiento entre los componentes de metal de cable y la caja de la caja de terminales de cable en un cuadro de terminación de fibra, que proporciona espacio para el terminal de cable y el almacenamiento de fibra permanece. Además, el cuadro de terminación de fibra también facilita la instalación de diferentes ocasiones, ya que es fácil de acceder, lo que resulta ser el tiempo y el ahorro de costos.
El cuadro de terminación de fibra se usa universalmente en el teléfono, sistema de red de teléfonos agrícolas, sistema de transmisión de datos e imágenes, serie de televisión por cable CATV, cable interior a través del acceso a la fuerza y la conexión de sucursales. La caja de terminación de fibra está disponible para la conexión de distribución y terminación para varios tipos de sistemas de fibra óptica, especialmente adecuados para la distribución de terminales de mini-red, en la que se conectan los cables ópticos, los núcleos de conexión o las coletas. Además de eso, la caja de terminación de la fibra se puede aplicar a la coleta de fibra conjunta, proteger los empalmes de fibra óptica y compartir la conectividad a los clientes individuales.
