NSTB-F48 FTTH 32/48 Core Outdoor IP67 Caja de división de terminales de fibra óptica

1 * 32 Splitter PLCCaja de distribución de fibraCaja de la junta del cable de la caja del divisor óptico de 32 núcleos FTTH para FTTH

Boxee de terminales de fibra óptica de FTTH aplicada en el proyecto para FTTX en la construcción de múltiples viviendas con función de conectar el cable óptico de distribución a la caja de terminales ópticos para el cable de caída de interior en el corredor.

Índice de rendimiento

Temperatura ambiente: - 40 ℃ ~ + 60 ℃

Humedad relativa: ≤ 95% (+ 40 ℃)

Presión atmosférica: 70kPa ~ 106kPA

Resistencia de aislamiento: la resistencia de aislamiento entre la conexión a tierra protectora de alto voltaje y la caja es mayor que 20000M Ω / 500V (DC)

Resistencia al voltaje: la tensión de soporte entre la conexión a tierra protectora de alto voltaje y la caja es mayor que 3000 V (DC) / 1min, sin desglose y flasheover.

Fusión de cables externos, cableado en el extremo, almacenamiento de coletas, coleta fija, de acuerdo con los requisitos del usuario, se puede seleccionar un divisor micro óptico para lograr la función de división de la luz.

Mantener

1) El cable debe estar conectado de acuerdo con el cableado especificado, y cada cable debe estar firmemente conectado durante la conexión, y el cable no debe estar suelto y flotar en la caja;

2) El enrutamiento del cable debe ser ordenado, razonable y evitar el cruce;

3) La fibra óptica debe mantener la flexión libre en la caja, y su radio de curvatura debe ser mayor que 37,5 mm;

4) Al operar la fibra óptica, tenga cuidado de no perforar la piel y los ojos;

5) Después de que el cable óptico se elimine y se solté, el cable de conexión a tierra se utilizará cerca para la conexión a tierra;

6) Después de la construcción, la puerta de la caja debe cerrarse y bloquearse.

Marcado, embalaje, transporte y almacenamiento.

1) El embalaje y el transporte de la caja de equipos cumplirán con el estándar de la industria. El almacenamiento debe estar libre de ácidos, álcali, compuestos de azufre y otros gases tóxicos en un almacén ventilado y seco, y no se permite almacenamiento abierto;

2) El paquete se embala de acuerdo con la especificación del envasado del producto, con la humedad y las medidas a prueba de polvo. Los accesorios y las piezas de repuesto se empaquetan en bolsas separadas y luego se colocan en la caja de embalaje. La caja está sellada con película y cartón externo. El cartón está pintado con signos impermeables, a prueba de humedad y de dirección;

3) Transporte: esta casilla puede adaptarse al transporte de diversos medios de transporte. Durante el transporte de productos envasados, la temperatura ambiente debe estar entre: 40 y 60, y la humedad relativa no es más del 90%. El producto no debe estar expuesto a la lluvia, remojo o luz solar cuando la temperatura esté por encima de 40. La carga, la descarga y la manipulación se llevarán a cabo de acuerdo con las marcas de operación de transporte pintadas en el paquete, y los productos no se les permite colocarlos al revés, colocados o entregados;

4) Almacenamiento: No se deben acumular artículos pesados ​​sobre la caja. Los gases ácidos, alcalinos u otros gases nocivos en el aire del almacén deben cumplir con los requisitos de las regulaciones de protección ambiental. La temperatura interior es entre - 25 ℃ y + 55, y la humedad relativa no es más del 95%.

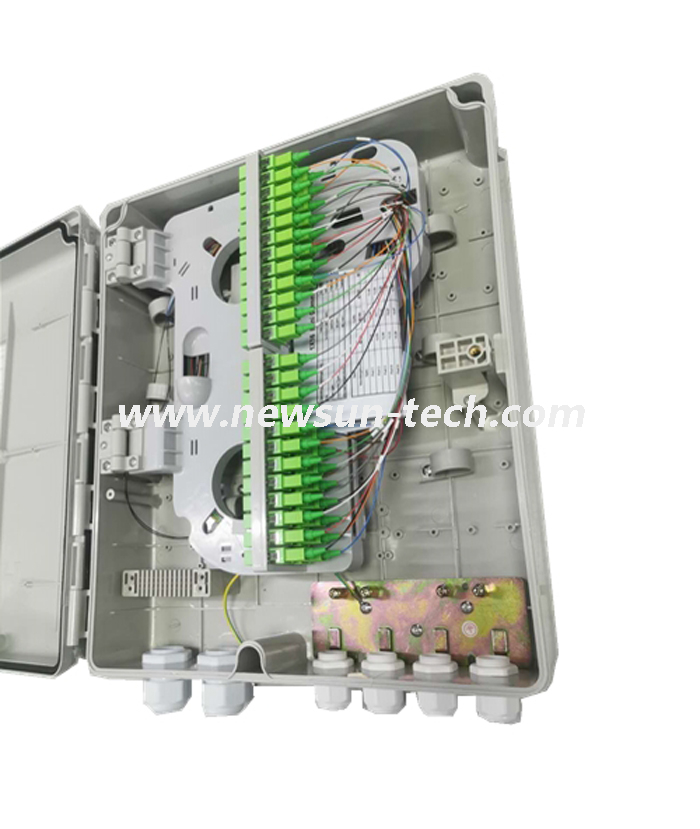

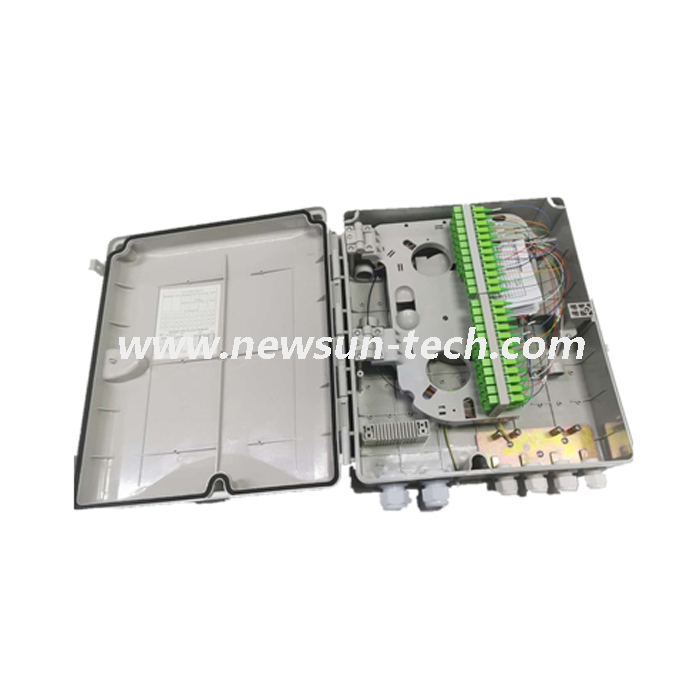

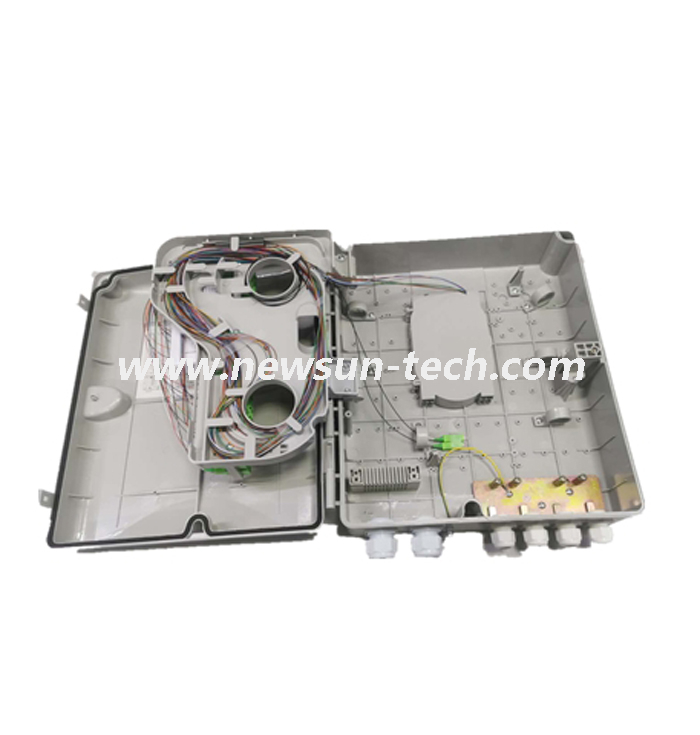

La caja de terminación de la fibra contiene la cubierta, los internos (marco de soporte, el disco de fibra, el dispositivo de fibra, el dispositivo de fijación) y el elemento protector de la junta de fibra óptica. Las ventajas prominentes de la caja de terminación de la fibra se encuentran en la fijación de cables eficientes, la soldadura y su papel protector en la maquinaria de la fibra óptica.

Siempre se exige un aislamiento entre los componentes de metal de cable y la caja de la caja de terminales de cable en un cuadro de terminación de fibra, que proporciona espacio para el terminal de cable y el almacenamiento de fibra permanece. Además, el cuadro de terminación de fibra también facilita la instalación de diferentes ocasiones, ya que es fácil de acceder, lo que resulta ser el tiempo y el ahorro de costos.

Solicitud

El cuadro de terminación de fibra se usa universalmente en el teléfono, sistema de red de teléfonos agrícolas, sistema de transmisión de datos e imágenes, serie de televisión por cable CATV, cable interior a través del acceso a la fuerza y ​​la conexión de sucursales. La caja de terminación de fibra está disponible para la conexión de distribución y terminación para varios tipos de sistemas de fibra óptica, especialmente adecuados para la distribución de terminales de mini-red, en la que se conectan los cables ópticos, los núcleos de conexión o las coletas. Además de eso, la caja de terminación de la fibra se puede aplicar a la coleta de fibra conjunta, proteger los empalmes de fibra óptica y compartir la conectividad a los clientes individuales.
