NSM-3616
NEWSUN TECH

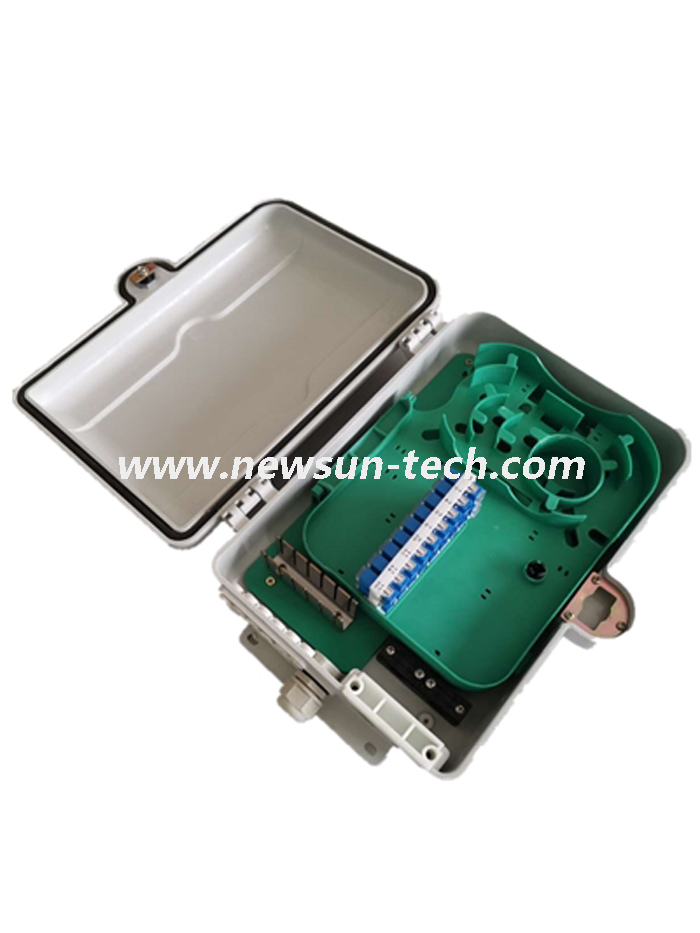

Caja de terminación óptica
NSM-3616 Como acceso óptico para FTTH, un punto de distribución de fibra óptica (FDP) puede implementar la conexión y la distribución de cables de columna vertebral y cables de suscriptores. Se utiliza en empalme o empalme mecánico y distribución de fibras. Estos son un FDP óptico óptico de suscriptores de 16 puertos con diseño compacto. El material para el recinto es SMC / FRP. Proporciona un punto de acceso protegido entre el cable de distribución y el cable de la caída. Para simplificar la instalación y el mantenimiento de la red, el cuadro FDP proporciona una configuración flexible ideal. Admite 3 puertos para el lado del cable de distribución.
y el micro-divisor podría ser incorporado. Los puertos de los cables de paso también proporcionan función mediodía con capacidad de grabación. El FDP cumple con la calificación de protección IP65, donde es útil en un entorno duro donde a prueba de polvo y a prueba de agua es un requisito previo.
Dimensión | 380 x 100 x 289 mm |
Peso | 2.8 kg |
Capacidad de empalme | 24 tipos de empalme de un solo |
Tipo de divisor | Tampón apretado 900UM, Tipo de micro Splitter Dimensión 50 ± 10 mm (L) x 4 ± 0.5 mm (H) x 7 ± 0.5 mm (W). |
Número de divisores | 8 ranura |
Color | Gris ral7035 |
Temperatura de funcionamiento | -40 ~ + 75 ° C |
Material | Smc / frp |
Rendimiento ignífugo | UL94 V-0 |
Rendimiento de la idoneidad UV al aire libre | UL746C-F2 |
Nivel de protección | IP-65 |
Caja de terminación óptica
NSM-3616 Como acceso óptico para FTTH, un punto de distribución de fibra óptica (FDP) puede implementar la conexión y la distribución de cables de columna vertebral y cables de suscriptores. Se utiliza en empalme o empalme mecánico y distribución de fibras. Estos son un FDP óptico óptico de suscriptores de 16 puertos con diseño compacto. El material para el recinto es SMC / FRP. Proporciona un punto de acceso protegido entre el cable de distribución y el cable de la caída. Para simplificar la instalación y el mantenimiento de la red, el cuadro FDP proporciona una configuración flexible ideal. Admite 3 puertos para el lado del cable de distribución.
y el micro-divisor podría ser incorporado. Los puertos de los cables de paso también proporcionan función mediodía con capacidad de grabación. El FDP cumple con la calificación de protección IP65, donde es útil en un entorno duro donde a prueba de polvo y a prueba de agua es un requisito previo.
Dimensión | 380 x 100 x 289 mm |
Peso | 2.8 kg |
Capacidad de empalme | 24 tipos de empalme de un solo |
Tipo de divisor | Tampón apretado 900UM, Tipo de micro Splitter Dimensión 50 ± 10 mm (L) x 4 ± 0.5 mm (H) x 7 ± 0.5 mm (W). |
Número de divisores | 8 ranura |
Color | Gris ral7035 |
Temperatura de funcionamiento | -40 ~ + 75 ° C |
Material | Smc / frp |
Rendimiento ignífugo | UL94 V-0 |
Rendimiento de la idoneidad UV al aire libre | UL746C-F2 |
Nivel de protección | IP-65 |
FTTH impermeableCaja de terminales de fibra óptica
* El material SMC / FRP de FDB es un diseño impermeable con nivel de protección IP-65 y calificación de inflamabilidad en UL94 V-0.
* Estos SMC / FRP FDB tienen más de 25 años de vida útil de la vida útil característica con la calificación mínima de F2 cuando se prueba para la prueba UV bajo UL 746C.
* Apoye tanto el polo aéreo y la implementación montada en la pared de acuerdo con la Tabla A.1 de IEC 61753-1 (entorno aéreo) o equivalente.
* La caja de distribución de fibra de antena y de pared totalmente terminada diseñada basada en al menos IP55 de los requisitos IEC 60529 / EN 60529.
* La cubierta de FDB está bisagra para una fácil eliminación y colocación. También se etiquetó con el signo de precaución con láser estándar aprobado de acuerdo con IEC 60825-1 en el recinto.
* Integrado tres (3) puertos para el lado del cable de distribución. Los puertos de los cables de paso y los puertos de la función de intervalo medio pueden colocar el rango de diámetro de 10,35 mm a 13.05 mm de cables para cada puerto.
* Los puertos de cable de caída de los puertos de dieciséis (16) puertos pueden adaptarse al tamaño nominal de diámetro de 2 mm x 3 mm de cables de caída y permitir que los conectores SC transcurran.
* Dieciocho (18) Terminaciones del adaptador S C etiquetado con un número de identificación
Fácil de mantener y extender la capacidad, requieren un montaje de piezas mínimas durante las obras de instalación o restauración en el sitio:
* El FDB está provisto de bandeja de organizador de empalme de fibra para empalmar el núcleo de fibra de distribución a la entrada del divisor y pasar a través del núcleo. Veinticuatro (24) manga de protección de empalme de tipo único en la bandeja.
* La bandeja organizadora de empalme de fibra puede acomodar al menos 1.5mTR Cable de distribución de longitud para la realineación y re-unirse.
* Radio de flexión mínimo de 30 mm permitido para la bobina de fibra dentro de la bandeja del organizador de empalme de fibra.
* La holgura de fibra del cable de distribución y el divisor de entrada se encuentran en una bobina separada en la misma bandeja organizadora de empalme para la instalación y el propósito de mantenimiento.
* La bandeja organizadora de empalme de fibra tiene un mecanismo para fijar la posición del tubo suelto o tubo de protección.
* El FDB está equipado con barra de alivio de tensión en el puerto de cable de distribución para agarrar el FRP del cable de distribución
* El mecanismo de sujeción se proporciona tanto en la distribución como en el puerto de cable de la distribución.
* Cualquier nuevo cable de caída de suscriptor puede instalarse sin la necesidad de eliminar los cables terminados existentes o afectar el parcheo de cable de caída existente. El panel Adaptador de 18 puertos SC se etiqueta con un número de identificación.
FTTH impermeableCaja de terminales de fibra óptica
* El material SMC / FRP de FDB es un diseño impermeable con nivel de protección IP-65 y calificación de inflamabilidad en UL94 V-0.
* Estos SMC / FRP FDB tienen más de 25 años de vida útil de la vida útil característica con la calificación mínima de F2 cuando se prueba para la prueba UV bajo UL 746C.
* Apoye tanto el polo aéreo y la implementación montada en la pared de acuerdo con la Tabla A.1 de IEC 61753-1 (entorno aéreo) o equivalente.
* La caja de distribución de fibra de antena y de pared totalmente terminada diseñada basada en al menos IP55 de los requisitos IEC 60529 / EN 60529.
* La cubierta de FDB está bisagra para una fácil eliminación y colocación. También se etiquetó con el signo de precaución con láser estándar aprobado de acuerdo con IEC 60825-1 en el recinto.
* Integrado tres (3) puertos para el lado del cable de distribución. Los puertos de los cables de paso y los puertos de la función de intervalo medio pueden colocar el rango de diámetro de 10,35 mm a 13.05 mm de cables para cada puerto.
* Los puertos de cable de caída de los puertos de dieciséis (16) puertos pueden adaptarse al tamaño nominal de diámetro de 2 mm x 3 mm de cables de caída y permitir que los conectores SC transcurran.
* Dieciocho (18) Terminaciones del adaptador S C etiquetado con un número de identificación
Fácil de mantener y extender la capacidad, requieren un montaje de piezas mínimas durante las obras de instalación o restauración en el sitio:
* El FDB está provisto de bandeja de organizador de empalme de fibra para empalmar el núcleo de fibra de distribución a la entrada del divisor y pasar a través del núcleo. Veinticuatro (24) manga de protección de empalme de tipo único en la bandeja.
* La bandeja organizadora de empalme de fibra puede acomodar al menos 1.5mTR Cable de distribución de longitud para la realineación y re-unirse.
* Radio de flexión mínimo de 30 mm permitido para la bobina de fibra dentro de la bandeja del organizador de empalme de fibra.
* La holgura de fibra del cable de distribución y el divisor de entrada se encuentran en una bobina separada en la misma bandeja organizadora de empalme para la instalación y el propósito de mantenimiento.
* La bandeja organizadora de empalme de fibra tiene un mecanismo para fijar la posición del tubo suelto o tubo de protección.
* El FDB está equipado con barra de alivio de tensión en el puerto de cable de distribución para agarrar el FRP del cable de distribución
* El mecanismo de sujeción se proporciona tanto en la distribución como en el puerto de cable de la distribución.
* Cualquier nuevo cable de caída de suscriptor puede instalarse sin la necesidad de eliminar los cables terminados existentes o afectar el parcheo de cable de caída existente. El panel Adaptador de 18 puertos SC se etiqueta con un número de identificación.
Certificado de conformidad |
| Certificación de transporte de transporte. |
ISO 9001 | Sgs | Certificado de patente |
Certificado de conformidad |
| Certificación de transporte de transporte. |
ISO 9001 | Sgs | Certificado de patente |
La caja de terminación de la fibra contiene la cubierta, los internos (marco de soporte, el disco de fibra, el dispositivo de fibra, el dispositivo de fijación) y el elemento protector de la junta de fibra óptica. Las ventajas prominentes de la caja de terminación de la fibra se encuentran en la fijación de cables eficientes, la soldadura y su papel protector en la maquinaria de la fibra óptica.
Siempre se exige un aislamiento entre los componentes de metal de cable y la caja de la caja de terminales de cable en un cuadro de terminación de fibra, que proporciona espacio para el terminal de cable y el almacenamiento de fibra permanece. Además, el cuadro de terminación de fibra también facilita la instalación de diferentes ocasiones, ya que es fácil de acceder, lo que resulta ser el tiempo y el ahorro de costos.
El cuadro de terminación de fibra se usa universalmente en el teléfono, sistema de red de teléfonos agrícolas, sistema de transmisión de datos e imágenes, serie de televisión por cable CATV, cable interior a través del acceso a la fuerza y la conexión de sucursales. La caja de terminación de fibra está disponible para la conexión de distribución y terminación para varios tipos de sistemas de fibra óptica, especialmente adecuados para la distribución de terminales de mini-red, en la que se conectan los cables ópticos, los núcleos de conexión o las coletas. Además de eso, la caja de terminación de la fibra se puede aplicar a la coleta de fibra conjunta, proteger los empalmes de fibra óptica y compartir la conectividad a los clientes individuales.
La caja de terminación de la fibra contiene la cubierta, los internos (marco de soporte, el disco de fibra, el dispositivo de fibra, el dispositivo de fijación) y el elemento protector de la junta de fibra óptica. Las ventajas prominentes de la caja de terminación de la fibra se encuentran en la fijación de cables eficientes, la soldadura y su papel protector en la maquinaria de la fibra óptica.
Siempre se exige un aislamiento entre los componentes de metal de cable y la caja de la caja de terminales de cable en un cuadro de terminación de fibra, que proporciona espacio para el terminal de cable y el almacenamiento de fibra permanece. Además, el cuadro de terminación de fibra también facilita la instalación de diferentes ocasiones, ya que es fácil de acceder, lo que resulta ser el tiempo y el ahorro de costos.
El cuadro de terminación de fibra se usa universalmente en el teléfono, sistema de red de teléfonos agrícolas, sistema de transmisión de datos e imágenes, serie de televisión por cable CATV, cable interior a través del acceso a la fuerza y la conexión de sucursales. La caja de terminación de fibra está disponible para la conexión de distribución y terminación para varios tipos de sistemas de fibra óptica, especialmente adecuados para la distribución de terminales de mini-red, en la que se conectan los cables ópticos, los núcleos de conexión o las coletas. Además de eso, la caja de terminación de la fibra se puede aplicar a la coleta de fibra conjunta, proteger los empalmes de fibra óptica y compartir la conectividad a los clientes individuales.
