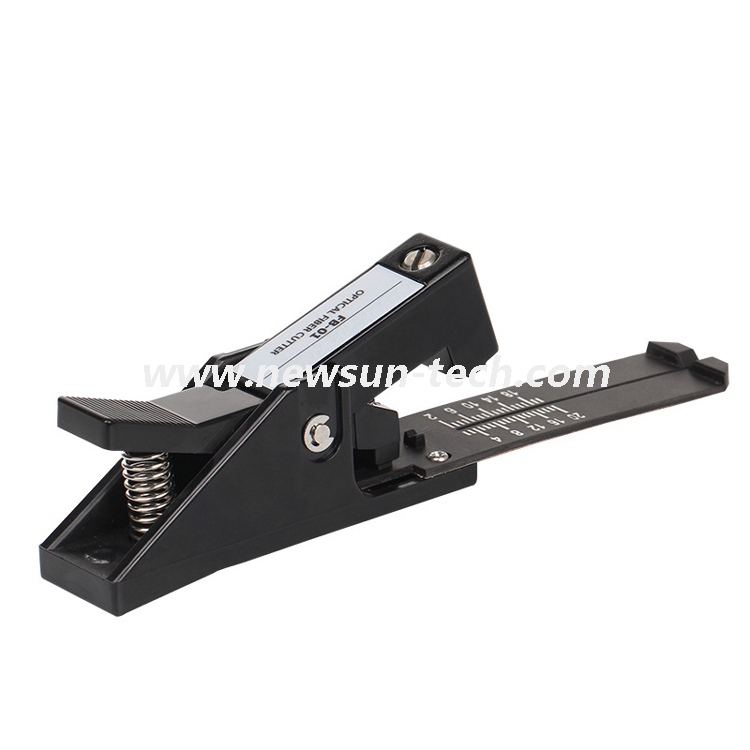

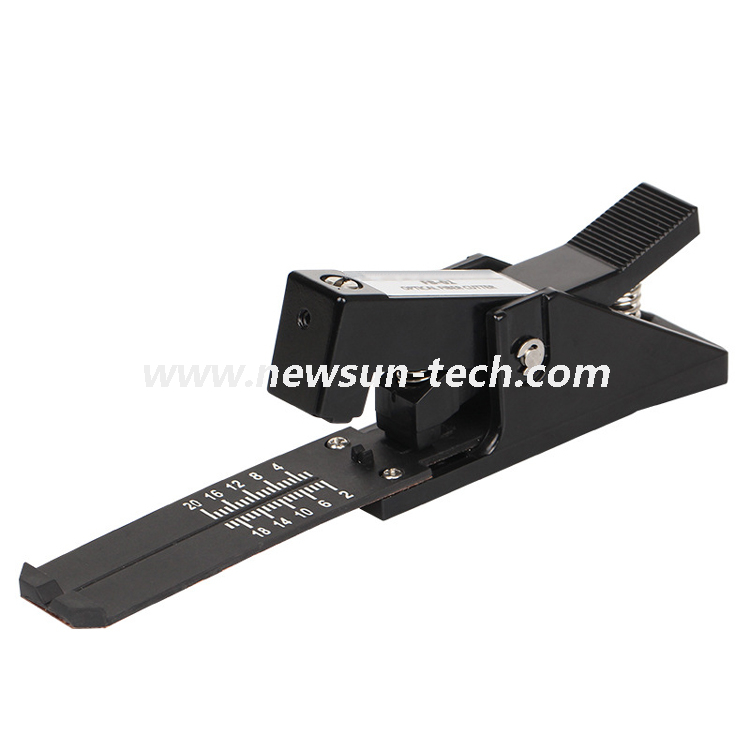

NSFB-01 Cortador mecánico de cuchilla de alta precisión de fibra óptica

Ajuste de fibra óptica

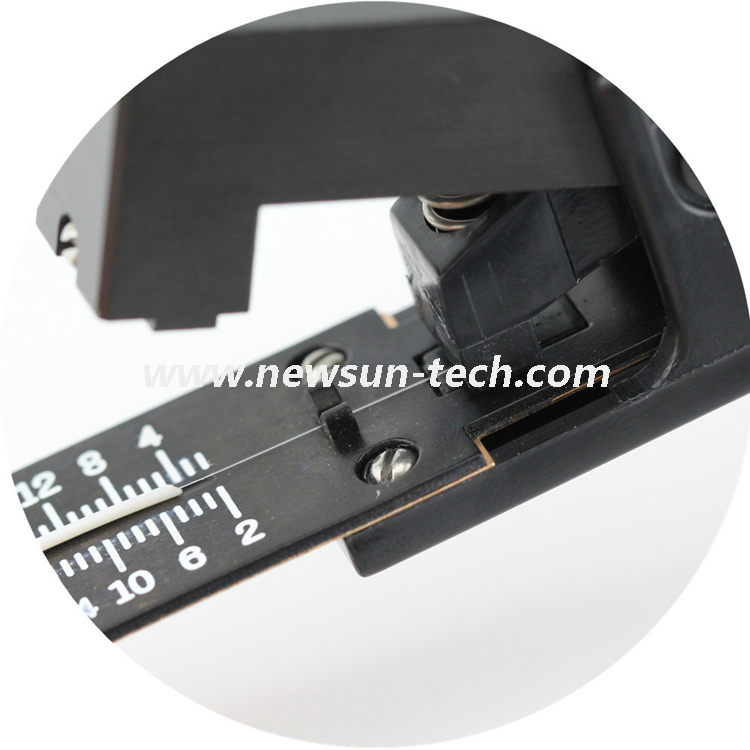

Empuje la Sección A que sostiene la fibra óptica para levantar la sección de sujeción de la Fibra como se muestra en la Figura 2. Ajuste la fibra óptica cuyo recubrimiento se ha eliminado a lo largo de la ranura para colocar la sección de fibra y Coloque el extremo del recubrimiento de protección justo sobre la escala marcado en el resorte de hoja, correspondiente a su longitud de corte prevista.

Fijación de fibra óptica

Suelte la sección A para fijar la fibra en el resorte de hoja. El resorte de hoja debe permanecer horizontal en este momento.

Después de sujetar la fibra, coloque los dedos al final del resorte de hoja y sostenga la fibra tamponada firmemente contra el resorte de hoja. Mientras mantiene apretada la fibra, presione A para liberar la torsión que pueda estar en la fibra, suelte la sección A para volver a asegurar la fibra.

Puntuación de fibra óptica

Con la fibra en posición, presione la sección B para marcar ligeramente la fibra. Recuerde bajar la cuchilla lentamente. Esto le permitirá controlar la fuerza de la cuchilla con mayor precisión.

Liberación del brazo

Suelte la sección B y permita que el brazo regrese a su posición normal antes de continuar con la sección 3.5.

Corte de fibra óptica

La fibra óptica se cortará en el punto donde la cuchilla marcó la fibra óptica. Para completar el corte, doble el resorte de hoja mientras mantiene la tensión sobre la fibra.

Mantenimiento

Mantener limpia la cuchilla es esencial para un buen rendimiento de la cuchilla. Asegúrese de que el resorte de la hoja esté en buenas condiciones y que esté limpio de cualquier residuo que pueda causar una separación inadecuada. brotan de una presión excesiva sobre la cuchilla durante el corte

Herramienta de grado profesional ideal para cortar la capa de armadura de cobre, acero o aluminio corrugado en el alimentador de fibra, el tubo central y los cables y fibra óptica de tubo suelto trenzado. El diseño versátil permite el corte de la cubierta o blindaje en cables sin fibra y la cubierta y la armadura de polietileno exterior en una sola operación.

 Realiza el corte longitudinal y circunferencial (zumbido) para pelar los extremos;

La cuchilla gira 90 grados, lo que permite una preparación fácil a mitad del tramo (zumbido y corte);

ACS es ajustable de 0.315 pulg. (8 mm) a 1.125 pulg. (28.6 mm) cable O.D.

ACS 2 es ajustable de 0.157 pulg. (4 mm) a .393 pulg. (10 mm) para cable de diámetro exterior más pequeño.

Depth Profundidad de la cuchilla ajustable a 5.5 mm para acomodar diferentes fundas de cable.

 La rueda de guía de cable proporciona estabilidad al cable, movimiento fácil de la herramienta a lo largo del cable.

Construction Construcción de aluminio y acero anodizado resistente.

 La rueda de guía de cable para cables de menor tamaño se puede pedir por separado.
