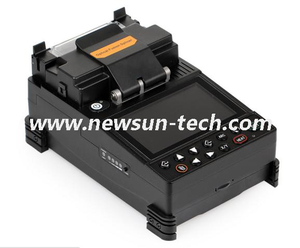

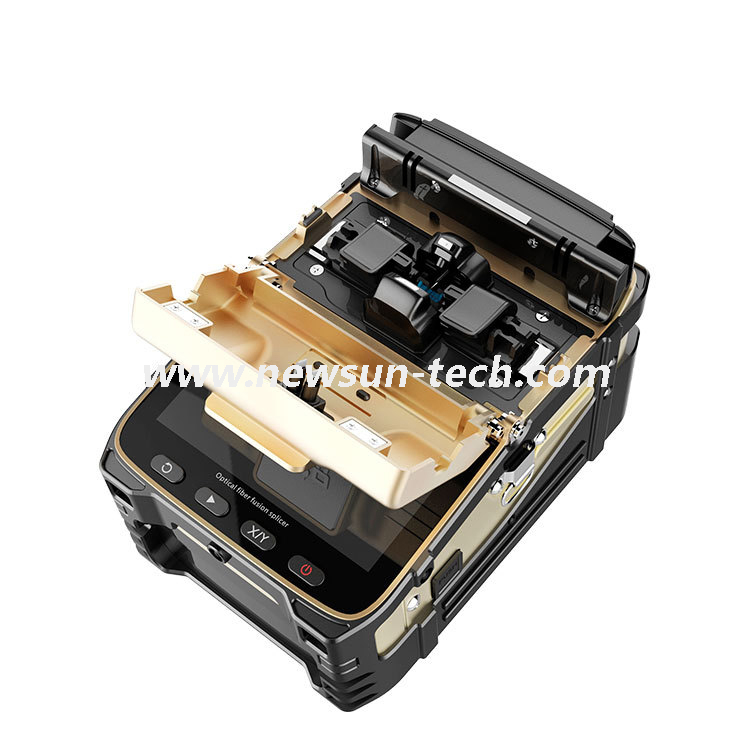

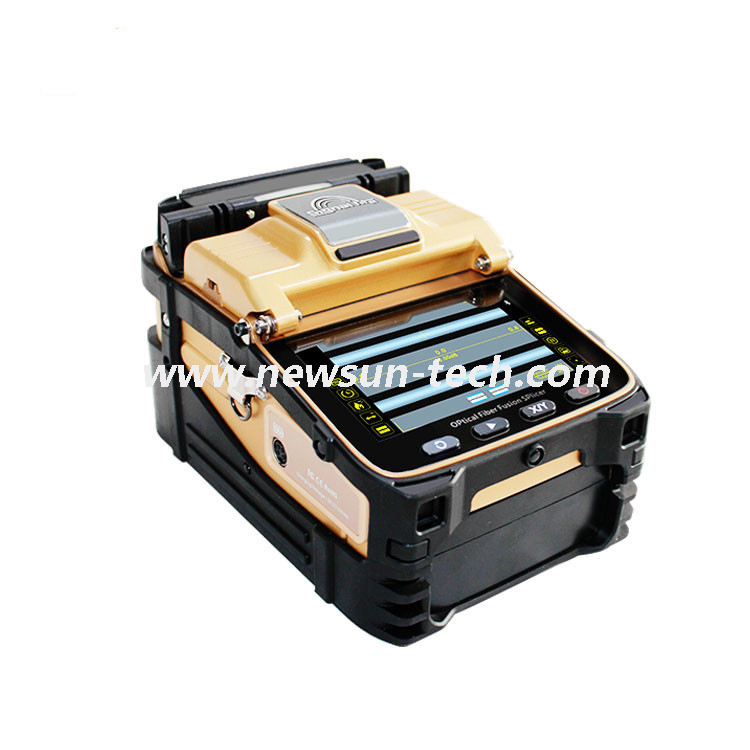

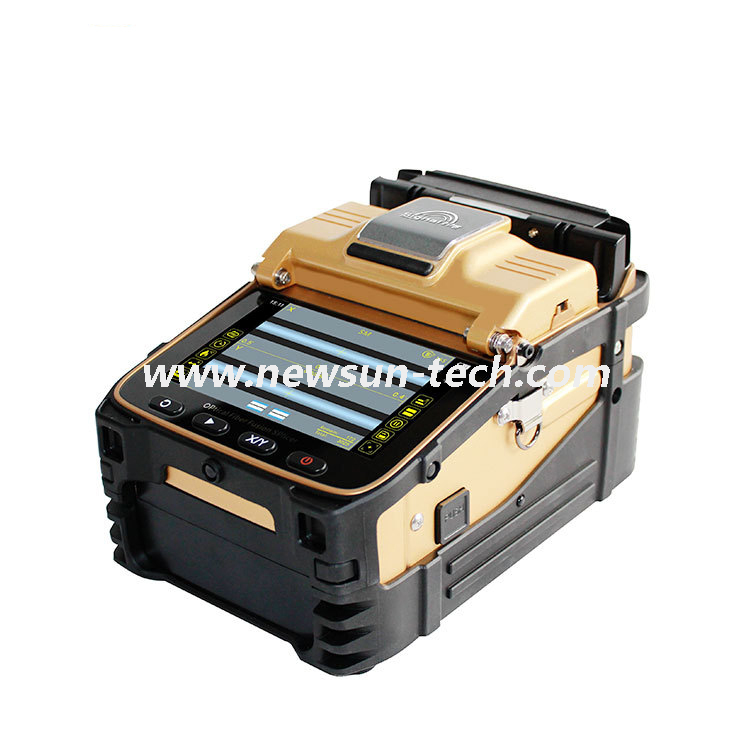

Máquina empalmadora por fusión de fibra óptica de fibra óptica FTTH AI-8C

1. 6 motores Núcleo / alineación de revestimiento / alineación manual

2. 5s de tiempo de empalme rápido, 16s de tiempo de calentamiento rápido

3. 300 aumentos

AI-8C utiliza la última tecnología de alineación de núcleos con enfoque automático y seis motores, es una nueva generación de empalmadores de fusión de fibra. Está totalmente calificado con construcción de troncales de media y corta distancia, proyecto FTTH, monitoreo de seguridad y otros proyectos de empalme de cables de fibra. La máquina utiliza una CPU industrial de cuatro núcleos, respuesta rápida, actualmente es una de las máquinas de empalme de fibra más rápidas del mercado; Con una pantalla de alta resolución de 800 x 480 de 5 pulgadas, la operación es simple e intuitiva; y hasta 300 aumentos de enfoque, lo que hace que sea muy fácil observar la fibra a simple vista. Empalme de alineación de núcleo de velocidad de 6 segundos, calentamiento de 15 segundos, la eficiencia de trabajo aumentó en un 50% en comparación con las máquinas de empalme ordinarias. Bajo las condiciones de pruebas rigurosas, el rendimiento sigue siendo sobresaliente; La caja de herramientas es pequeña, exquisita, duradera y con un diseño de banco único. El diseño de la plataforma operativa refleja la atención humanística; Diseño de iluminación único, es conveniente para la construcción o reparación nocturna. El brillo de la pantalla es ajustable y es conveniente para el funcionamiento en entornos con luz solar al aire libre. Las partes principales están utilizando marcas importadas, material de cuerpo de metal de aviación con detalles exquisitos. Con la combinación de tecnología y diseño avanzados, la nueva generación de empalmadores de fusión de fibra óptica le brindará una experiencia de usuario confiable y cómoda.

Alineación de fibra

Alineación de núcleo / revestimiento / alineación manual

Tiempo de empalme

6S

Tiempo de calentamiento15STiempo de arranque 1 segundo

Modo de calentamiento

1. Calefacción automática (precalentamiento

2. Modo de enfoque

3. Seis motores Auto focus

4. Fibras aplicables

5. SM (G652, G657), MM (G651), DS (G657), NZDS (G655)

6. Pérdida de empalme)

7. 0.025dB (SM), 0.01dB (MM), 0.04dB (DS / NZDS)

Pérdida de retorno

Mejor que 60dB

Diámetro de la fibra

Diámetro de revestimiento: 80-150 μm

Diámetro de revestimiento: 100-1000 μm

Longitud de corte de fibra

• Pelado de fibra óptica;

• Corte de fibra;

• Alineación de fibra;

• Soldadura de fibra;

• Estimación de pérdida de inserción;

• Tire de la prueba de resistencia a la tensión;

• Protección de empalme con manga de empalme de fusión;

Empalme de fibraes el proceso de unir permanentemente dos fibras juntas. A diferencia de los conectores de fibra, que están diseñados para una fácil reconfiguración en conexiones cruzadas o paneles de conexión.Fusionadoraes la máquina utilizada para soldar (fusionar) dos fibras ópticas juntas. Este proceso se llama empalme de fusión. Los extremos de la fibra se preparan, se cortan y se colocan en dispositivos de alineación en la empalmadora de fusión. Con solo presionar un botón, los extremos de la fibra se calientan con electrodos, se juntan y se fusionan.
